封闭式流道清洗设备-西南电子设备研究所-「亿威仕」

为西南电子设备研究所定制的封闭式流道清洗设备。

该封闭式流道清洗设备具备清洗、检测、吹干等功能。系统通过液压系统提供脉动压力，对用户工件进行脉动式压力冲洗；然后通过压缩空气，对残余的清洗液进行吹扫；按照 GJB 380.3A-2004《航空工作液污染测试》和 GJB 420B-2006《航空工作液固体污染度分级》标准要求，对清洗液中的固体污染物进行检测并自动计算出等级，达到清洗工件的目的。

设备技术参数：

1、清洗功能

1）清洗介质：65# 航空冷却液，能够循环利用；

2）清洗工位：2 个，能实现并联 2 路管道的同时清洗；

3）清洗工作台尺寸（X×Y×Z）：1600mm×1300mm×1100mm，工作台高度为 750mm；采取密闭形式，中间可开门，并预留观察窗，观察窗采用 15mm 的 PC 耐力板，具有防爆功能；

4）冲洗压力： 0.3MPa ～1.5MPa，区间可调，调节精度 0.1MPa；可实现脉动式冲洗，脉动清洗压力在 0.3～1.5MPa 范围内，脉动频率 2～6次/min，脉动压力、频率可调；

5）清洗流量：0～10L/min；

6）清洗泵采用意大利HAWK品牌，设备满足连续 24 小时不间断工作能力；

7）管道材料采用316SS；水箱材质：316SS，底部具有污水排放孔；管路接口为 M16X1.5 内螺纹；其他不与水接触的部位：碳钢烤漆（颜色为 RAL7035）；

8）各连接件不漏气漏液，设备主体不漏液；

2、检测功能

采用普诺帝的颗粒度检测仪，检测范围 1μ～100μ，并按 GJB 380.3A-2004《航空工作液污染测试》和 GJB 420B-2006《航空工作液固体污染度分级》标准要求，对清洗后清洗液中的固体污染物进行在线检测并自动计算出等级，检测合格后停机提示；如检测循环不能在正常时间内完成，具有自动暂停提示功能；具有颗粒度检测报告单打印功能；

3、吹干功能

能够对压缩空气进行过滤，过滤精度 10μm，然后采用压缩空气吹干流道，能对压缩空气的压力进行调节，调节精度 0.1MPa；其吹干是通过"电磁阀+单向阀"组合，对工件内壁进行自动吹除残余介质；

4、循环功能

1）具有多级过滤装置；

2）水箱入口过滤精度 40μm，滤网可清洗和更换，带有滤网堵塞报警功能；

3）水箱出口（工件端）过滤精度 10μm，滤网可清洗和更换，带有滤网堵塞报警功能；

4）能对试验后的液体进行回收至水箱，并过滤、循环使用；

5）具有液位报警功能，水箱最低报警液位 50L；

5、温度控制功能

1）具备清洗液温度控制功能，当清洗液温度达到 50 度时，系统能够自动进行冷却降温；

2）系统设计有冷水机，具有RS485通讯功能，温度范围为 5～35℃，可在软件上设定好清洗液温度值，可以对清洗液进行冷却；

3）清洗液箱安装法兰式加热丝，清洗液在低温时可加热至设定温度值；

6、软件控制功能

1）采用研华工控机，具备中文界面操作软件，工艺基本参数屏幕显示，工艺参数的编辑、保存、修改和调用，试压曲线，试验数据可记录、保存，可自动生成试验报告并打印；

2）对清洗-检测-吹干过程进行自动控制；

3）设定并控制清洗过程中的压力、温度、脉冲等参数，并记录和存储；

4）颗粒度检测仪能与工控机联机，能在软件上进行监测参数的设置；

5）具有颗粒度检测报告单打印、存储、编辑（重命名、存储位置变更、删除等）功能；

7、安全保护功能

1）过压保护，可预先设定压力，超过设定压力后，自动报警并停机；

2）过热保护，各机体、清洗液温度不超过 60℃；

3）用电安全防护；

4）防碰撞伤害等人身安全防护；

5）具有紧急卸压、安全停机、异常情况声光报警等功能；

6）设备整体稳固性良好，水泵、颗粒度检测仪及其他零部件安装牢固可靠，整体外壳具有防爆、包容功能；

7）工作台采取密闭形式，中间可开门，并预留观察窗，观察窗具有防爆功能；

8）配置电磁锁，门未关好时具备报警提示功能，同时在工件内部有压力时，门无法打开，实现"门机连锁"；

8、降噪措施

1）在门板内部安装隔音棉；

2）在柱塞泵的吸液口及高压输出口，均安装吸震软管，减少压力波动引起的震动噪音；

3）电机底座安装避震胶，降低电机在做功时的震动噪音；

4）综合1）2）3），使得设备的噪音小于 75dB@1m。

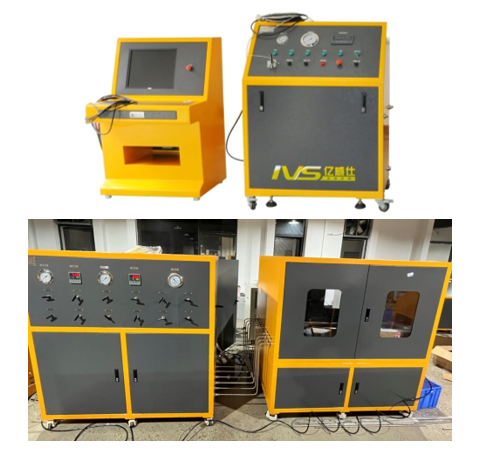

设备参考图片：
