为某船舶设计单位定制的试验工装平台及负载模拟装置。

该试验工装平台及负载模拟装置为定制型液压加载试验系统，主要用于船用液压马达及油缸的性能测试，包括液压回转马达功能试验及轴向往复加载性能测试等。

设备主要功能：

1）具有系统压力、流量等状态监测功能；

2）具有外部动力源、控制阀箱、执行器（含往复式加载油缸）等连接接口和调试功能；

3）具有回转马达加载功能；具有加载力检测功能；

4）具有油液冷却功能、管路介质过滤、报警功能；

5）具有补偿器（由甲方提供）充液功能；

6）具有液压系统冲洗、废油收集功能；

设备主要技术指标：

1）额定工作压力：16MPa、最高工作压力 25MPa；

2）最大工作流量：200L/min；

3）检测压力点：≥15 路，预留 2 路，信号类型：4~20mA，两线制；

4）检测流量：系统总流量检测 1 路，不低于 200L/min，信号类型 4~20mA，；

5）管路介质过滤，堵塞报警点 ≥4 路；

6）蓄能器模块：额定工作压力 16MPa，储液有效容积 12L，气体容积 60L；

7）充液和排液电机泵组各 1 个，单功率 ≤750W，流量 ≤15L/min；

8）框架外观尺寸：长×宽×高：3700mm×2900mm×2500mm（以内）；

9）框架前后均采用推拉门形式，预留出线口；

10）旋转加载装置：采用变频电机加载（不含变频器）；

11）最大旋转加载扭矩 ≤2kN·m，加载功率 ≥18kW；加载力无级调节。

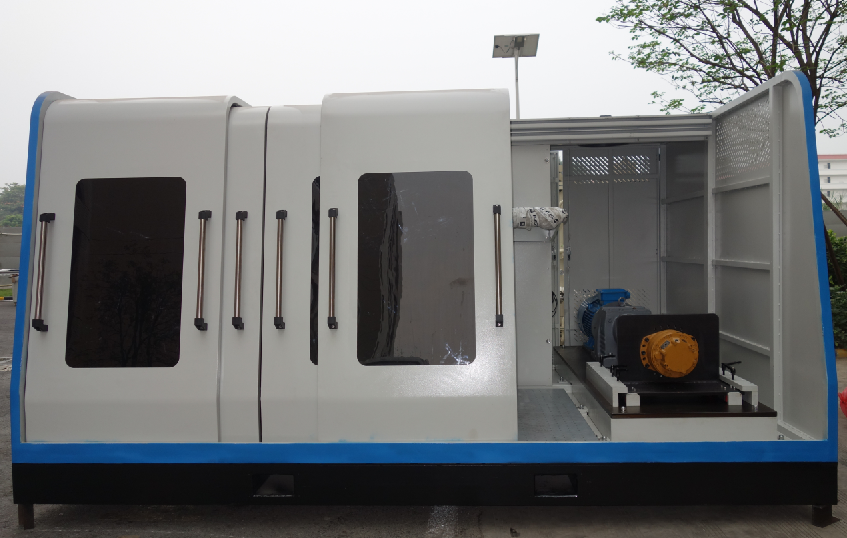

项目实物图片：
