为深圳市地铁集团有限公司定制的水压试验台。
该水压试验台设备主要用于客户的风缸等产品进行水压测试。
该水压试验台由水压增压系统、水压控制系统、数据采集系统、计算机自动控制系统、带防爆窗封闭式测试舱等部件组成。
设备的核心技术指标:
1)可安装测试 150L 以下不同规格型号风缸,可任意调节;
2)水压试验工作压力范围 0-2.5MPa 任意可调,增压泵采用进口电动泵;
3)系统采用变频电机控制进行增压,压力可以调节与控制,系统压力测试精度:±0.5%F.S,压力控制精度:±1%F.S;
4)具有风缸风干功能:系统采用干燥气吹扫风干风缸;
5)试验台配置有自动开盖装置,带防爆网或防爆罩,方便开启,带压禁止开盖功能,并具有安全锁装置。防爆网装置配置有两层,内层为不锈钢防护网,外层为透明亚克力材料,保障试验人员安全;
6)保压时间:任意设定;
7)试验介质:洁净水;
8)控制方式:计算机自动控制;
9)测试舱具有透明观察窗,测试时能观测和检查泄漏情况;
10)测试时的液体能自动回流介质箱;
11)升压速率可调,实时检测压力变化,动态曲线输出;
12)输出时间压力曲线测试报告,可根据用户需求更改设置、界面、参数,软件曲线可以放大缩小,测试数据软件实时存储到excel表格里边,并可保存打印。

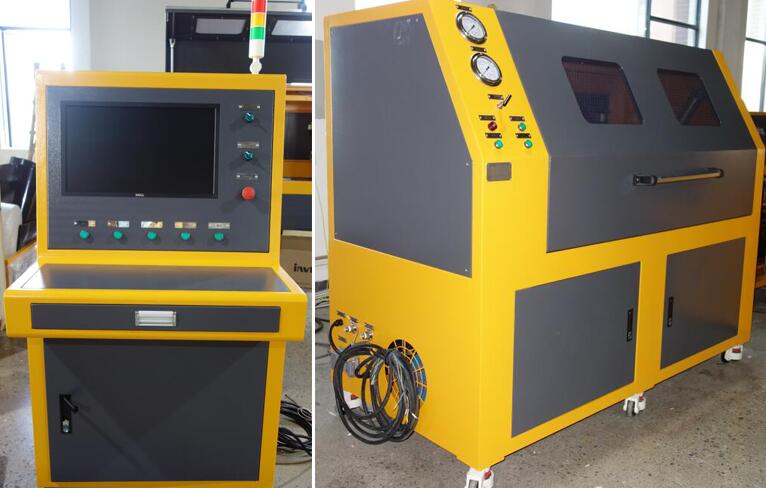

设备参考图片:
