移动式远程试压泵-中海油-「亿威仕」

为中海油某单位定制的移动式远程试压泵。

该移动式远程试压泵主要用于客户的油井耐压零部件等产品进行打压测试，设备打压精度高；控制精度在本移动式远控试压泵设备全部由进口泵阀组件组成，设备采用防爆笔记本电脑及防爆自动化电器系统做成自动化远程控制，能实现远程安全操控。

设备设计小巧紧致，便携轻便，方便搬运，通过网线实现远程操控。

设备核心技术指标：

1）介质：洁净自来水；

2）压力范围：max 20 000psi；

3）流量：大于 1L/min；

4）压力控制精度：±1%F.S；

5）压力检测精度：±0.5%F.S；

6）压力精度值：0.1MPa；

13）笔记本电脑：防爆笔记本电脑。

设备功能特点：

1）系统设计合理，从系统原理设计和配件选择，采取最优化配置方案；

2）设备内部配件全部是进口配件；

3）整机耐压管路系统采用不锈钢材质，无焊连接，锥面密封，适用于绝大多数液压、气压系统密封要求；

4）元件质量稳定可靠，采用一线品牌不锈钢配件，从原理及零配件上保证系统运行稳定可靠；

5）高压螺纹或卡套连接，可反复拆卸，整机耐压性能远超过试验压力，设备非常安全可靠；

6）设备压力等级方面

a）气动液压泵采用美国进口泵，输出压力大于 20 000PSI。

b）高压部分配备高压 30 000PSI 压力等级的气控针阀，手动针阀，管线接头等。

7）设备软件方面

a）本测试台经通过电脑控制气动增压泵的压力输出，控制压力从 0 缓慢输出，当到达设定压力增压泵自动停止加压，整个过程可多级加压、保压，多级卸压，按照试验参数运行，直到试验结束，自动泄压。

b）自动控制部分采用戴尔电脑整机，西门子PLC，进口气动元件等，保证了设备安全可靠，精度高，寿命长，功能稳定；

c）电气部分采用美国 NI 采集卡高频采集，西门子PLC逻辑控制，数据真实可靠，控制性能稳定，；

d）软件采用 LabView 编写，可按照客户要求设计，界面简洁明了，人机对话方便，在线采集测试压力，参数设置，自动判断，并以曲线数字等多种形式显示存储，报表输出；

e）操作软件动态测试和静态测试两种模式自由切换。

f）操作软件界面设置有传感器校准按钮。

设备使用条件（用户提供）

1）试验介质：洁净自来水/液压油/控制液/乳化液；

2）压缩空气要求：6~8bar，最大耗气量：200L/min，过滤精度 0.5um；含油量 ≤5ppm；常压露点 ≤5 度；

3）设备接口：驱动空气进口：接管口径为 Rc1/2″ 内螺纹；

4）电源接口：AC220V 电源为三插头。

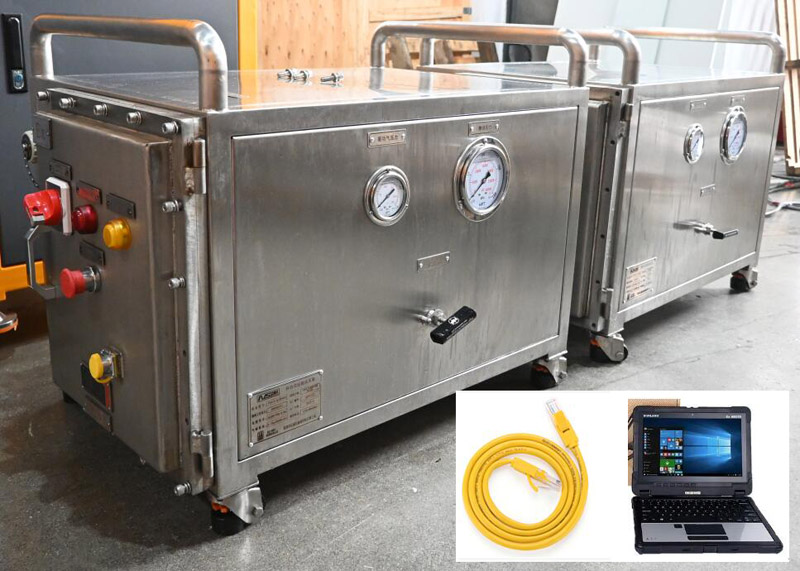

设备参考图片：
