水废水系统气密性检测设备-中航某民用飞机有限责任公司

为中航某民用飞机有限责任公司定制的水废水系统气密性检测设备

气密性检测设备主要用于机头水/废水系统管路进行气密性检测。

设备主要技术参数:

1、试验介质:压缩空气、水;

2、配置一套抽水泵,为被测工件内提供水源;

3、加供水分系统密封性试验:从手动加水口(在此处应安装一个工艺接头)向清水箱内通入 450kPa±50kPa 的气体增压,等待压力基本稳定后,保压并开始计时,保持 20 分钟,压力下降不大于 30kPa;

4、清水箱增压分系统系统(机头段)密封性试验:从管路端头(与前机身增压管路的连接处)进行增压,增压压力为 450kPa±50kPa(表压)。等待压力基本稳定后,保压并开始计时,保持 15 分钟,压力下降不大于 30 kPa;

5、空废水系统密封性试验:从废水维护面板上的清洗接头(SSK-3)处进行增压,压力 80kPa±20kPa(表压)的压缩空气,等压力基本稳定后,保压并开始计时,保持 20 分钟,压力下降不大于 30kPa;

6、加水管路和溢流管路密封性试验:用工艺堵头将机外排水杆排水口堵住,关闭加水接头(SSK-1);从加注/溢流阀(FDG-102)的加水口和溢流口分别向管路内加水至水满,保持 15 分钟,水位不下降,水不发生渗漏,为合格;密封性检查合格后,分别打开加水接头和机外排水杆的工艺堵头,排出管路中的水;

7、导管吹洗功能:进气端 0~1MPa 压力可调,出气口能与各种管径管路适配;

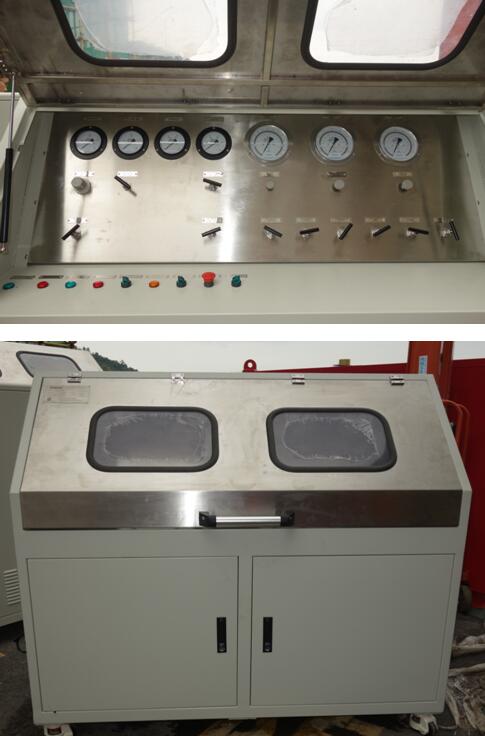

设备参考图片:

气密性检测设备
