氧气管路气密性检测设备-航空工业成飞

为航空工业成飞定制的氧气管路气密性检测设备

该设备主要用于氧气管路气密性检测。

设备主要技术参数:

1、试验介质:氮气;

2、充氧管路气密性试验:充氧管路一端打压,一端接测试设备;打压至 20.6MPa0+0.5MPa,在接头处和堵帽处涂漏气测试剂,2min~3min 内无气泡,管路保压 10min 测试设备读数不变;压力独立可调;

3、供氧管路气密性试验:供氧管路一端打压,一端接测试设备;打压至 4MPa ,在接头处和堵帽处涂漏气测试剂,2min~3min 内无气泡,管路保压 10min 测试设备读数不变;压力独立可调;

4、减压器出口端至机组供氧点的气密性试验:管路一端打压,一端接测试设备;打压至 0.65MPa ,在接头处和堵帽处涂漏气测试剂,2min~3min 内无气泡,管路保压 10min 测试设备读数不变;压力独立可调;

5、导管吹洗功能:进气端 0~5MPa 压力可调,出气口能与各种管径管路适配;

6、操作方式:加压及泄压采用手动控制模式;

7、移动功能:配置福马轮,可移动及固定;配 15 米管线及配套接嘴;

8、控制部分:设有操作面板,为内镶式,外有不锈钢门盖保护,工作需要时可方便的打开门盖操作。

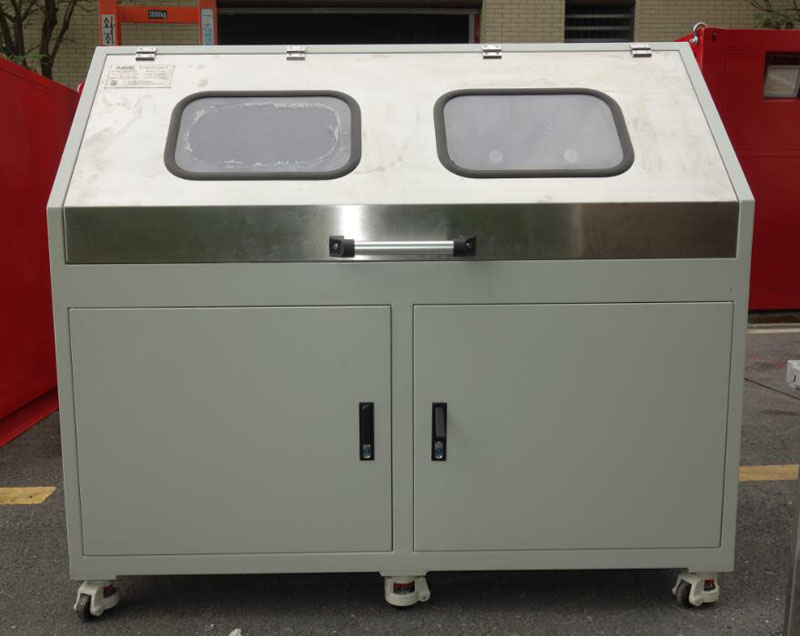

设备参考图片:

氧气管路气密性检测设备
