石墨腐蚀试验台架-中国核电某单位

为中国核电某单位定制的石墨腐蚀试验台架。

该石墨腐蚀试验台架是用于模拟研究核级石墨材料在高温情况下真实情况数据,为我国核级石墨材料的研究提供可靠的数据依据。

试验台架能够通过流量控制,将氦气和氧气(或水蒸气)按预定比例混合,然后以预定的流速通过高温腐蚀反应容器(气体最高温度>700℃,试验样品最高温度>1150℃,常压),实现对气体浓度、流量和流速的控制。

该试验台架包含氦气和氧气(或水蒸气)的混合容器,混合容器具有气体的加热功能,且混合容器与管式加热炉之间的气体通路具备保温功能,实现对反应气体温度的控制。

试验台架对水蒸气流经的管段有保温或加热的措施,以防止水蒸气的冷凝。

高温反应炉内能够安装石墨腐蚀试样,并具备加热和温度控制功能。

反应后的尾气小部分需冷却后通入气相色谱仪,一部分直接排出至通风系统。

试验台架包含完整的仪控系统,能够对试验段的温度、压力、流量、流速进行测量、控制和记录。

试验台架管线均为常压,由气瓶压力驱动气体流动。试验段应合理布置泄压阀等装置,避免由于阀门误关闭导致局部气压过大的情况。

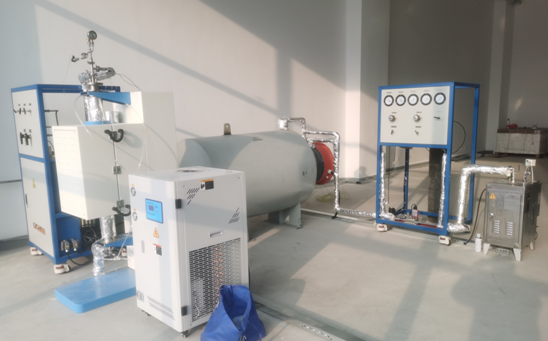

石墨腐蚀试验台架
