高压气源系统及流量控制与测试模块-某高校涡轮模拟测试

2021-08-03 0 编辑:亿威仕 | 市场部

该高压气源系统及流量控制与测试模块为某高校定制的测试设备,用于对某研究机构的新型发动机涡轮进行模拟测试,用于模拟不用温度、压力与流量的气流冲击对涡轮工作的影响。

系统主要技术指标:

介质:空气;

高压气源存储压力:Max.35MPa;

输出气压范围:0-35MPa;

气体温度:常温~80℃;

输出流量范围:Max.300m³/min(标态流量,手动/自动均可调);

流量测试范围:小流量范围:10-80 m³/h(工况流量)、大流量范围90-900 m³/h(工况流量);

高压储气罐参数:容积0.9 m³,压力35MPa

高压压缩机参数:输出流量 2m³/min(标态流量),输出压力35MPa 。

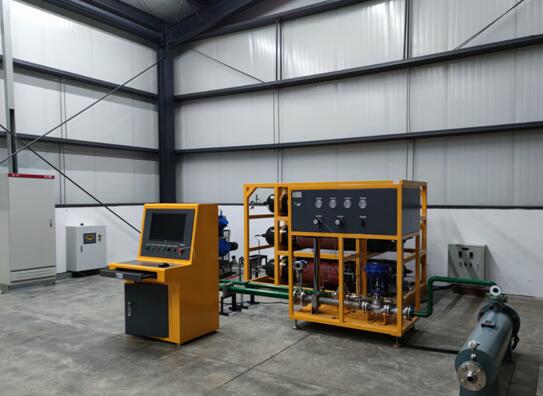

项目参考图片:

高压气源系统及流量控制与测试模块
