波纹管干式检漏系统-某航天股份有限公司

为某舱天股份有限公司定制的金属波纹管干式检漏系统。

该干式检漏系统设备主要应用于客户的金属波纹管及其组件进行气密试验检查,系统由调压装置、检漏仪、压力仪表传感器、电磁阀、管道及接头、自动控制系统等组成,整套设备采用计算机加PLC自动控制,所有试验都可在控制台上完成。气密性试验是金属波纹管生产制造质量合格必不可少的验收内容之一。

设备主要技术参数:

试验介质:洁净的压缩空气;

波纹管通径:φ4~φ32;

气源压力:0.5~0.7MPa;

压力传感器精度:±0.25%FS;

设备输出压力:0.6MPa 共 3 路,气密检查时,3 路按先后顺序独立工作;

试验环境温度波动范围:≤3℃;

试验系统管路:通径φ6mm,采用3/8”X0.049”不锈钢管;

夹具:φ4、φ6、φ8、φ12、φ20、φ25规格的波纹管各配一套手动操作工装,共计6套;

工装操作方式:手动操作设备具有异常报警功能,不管是升压降压速率过快,或者因为工件不合格的泄漏设备现场操作台和自动控制台都配有整套的急停按钮,电源按钮,蜂鸣报警按钮等按钮。

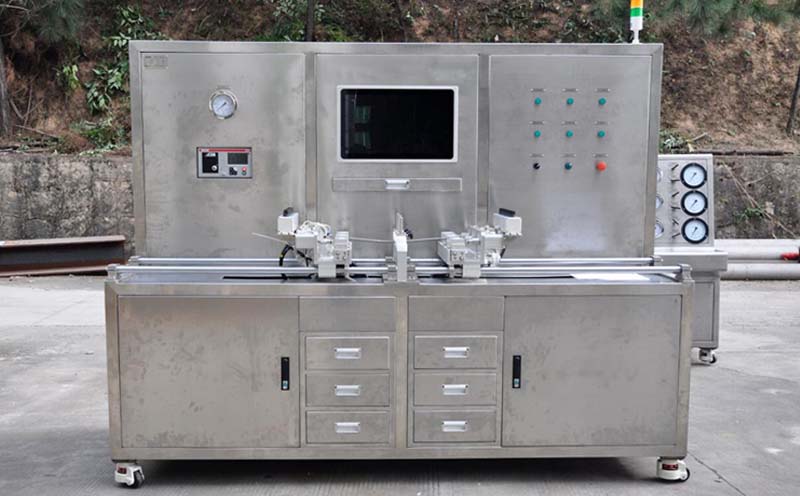

设备参考图片:

波纹管干式检漏系统
