为浙江某水暖设备有限公司生产的瓶阀耐氧气压力激燃试验机

该公司为大型瓶阀生产单位,设备主要用气瓶阀进行耐氧气压力激燃试验,目的是为了检验瓶阀在氧气压力激燃下是否安全。介质为氧气或强氧化性气体,试验后阀无点燃、无灼焦痕迹。

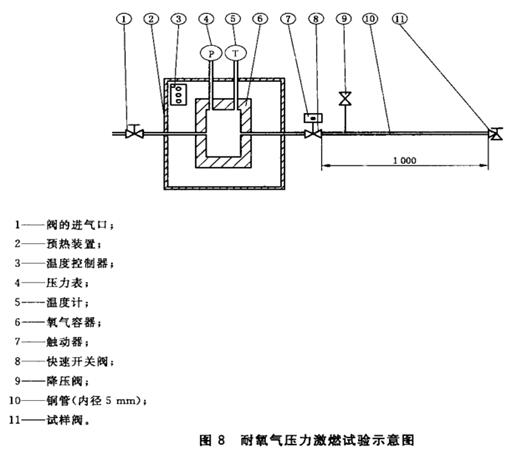

耐氧气压力激燃试验示意图

瓶阀耐氧气压力激燃试验机组成部分包括气源、增压泵、加热水箱、电磁阀和检测接头等,所述气源的输出管道依次通过增压泵、加热水箱和电磁阀与检测接头相连,电磁阀能够进行多次的通断实现多次开关的试验循环。亿威仕发明利用高速高压电磁阀进行多次开-关的自动控制,从而实现对测试阀进行自动循环试验。

试验按以下3个步骤实施:

1、试验前应检查氧气激燃试验装置的升压情况,在装置中各部件的相互作用情况以及试验仪表情况,符合试验装置的压力循环特性如图所示后,将阀装到试验装置上。

2、试验介质为纯度大于等于99.5%的氧气,其碳氢化合物符合GB/T3863,试验压力为阀的公称工作压力,氧气加温到60±3℃。

3、60±3的氧气通过启动快速开启阀(20ms),经过内径为5mm,长1000mm的铜管直接进入被试验的阀。这个试验阀要承受从大气压力到阀的公称压力的20次压力循环(阀关闭和打开各20次,开启时进气口要封住)。试验结束后,把试样阀拆开并仔细检查,包括内部各零件,无点燃、无灼焦的痕迹。

以下为我司试验设备实际试验结果。

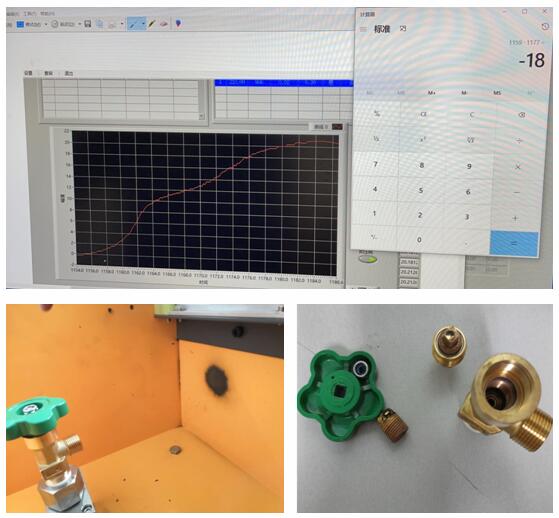

试验曲线和试验效果图
