为深圳某检测技术有限公司生产的汽车管件高低温脉冲试验台。
该脉冲试验台主要用于汽车管件管材进行脉冲试验,可以满足高低温/常温测试需求,设备得到各研究所,质量检测部门及生产厂家的广泛采用。
主要参数指标:
一、低压伺服脉冲技术参数:
1、试验介质:水和乙二醇混合溶液、防冻液(客户提供试验介质,满足温度要求);
2、介质温度:-40℃~150℃(±2℃),温度显示可达0.1℃, 环境温度为室温或者接近介质温度;
3、试验压力:0.05~0.9MPa;
4、压力控制精度:±2%F.S;
5、测试工位:3工位(试件容积1500 ml内,总膨胀量400 ml内);
6、脉冲发生器每冲程排量:500ml(工件总膨胀量须小于400ml,需根据工件大小及工件的膨胀量而定);
7、脉冲频率:0.1~1Hz,频率控制误差:±1cycle/min;
8、脉冲设定次数:1~20万次可设定;
9、脉冲压力测量精度:0~1MPa,0.5级压力传感器,显示可达 0.01MPa。
二、高压伺服脉冲技术参数
1、试验介质:PAG油、液压油或其它试验用油(客户提供试验介质,满足温度要求);
2、介质温度:-40℃~150℃(±2℃),温度显示可达0.1℃,环境温度为室温或者接近介质温度;
3、试验压力:1~20MPa;
4、压力控制精度:±2%F.S;
5、测试工位:3工位(试件容积1500 ml内,总膨胀量400 ml内);
6、脉冲发生器每冲程排量:500ml(工件总膨胀量须小于400ml,需根据工件大小及工件的膨胀量而定);
7、脉冲频率:0.1~1.5Hz,频率控制误差:±1cycle/min;
8、脉冲设定次数:1~20万次可设定;
9、脉冲波形:正弦波、三角波、梯形波(根据工件大小及数量不同,波形为近似波形);
10、压力传感器量程及精度:0~25MPa,0.5级压力传感器,显示可达 0.1MPa。

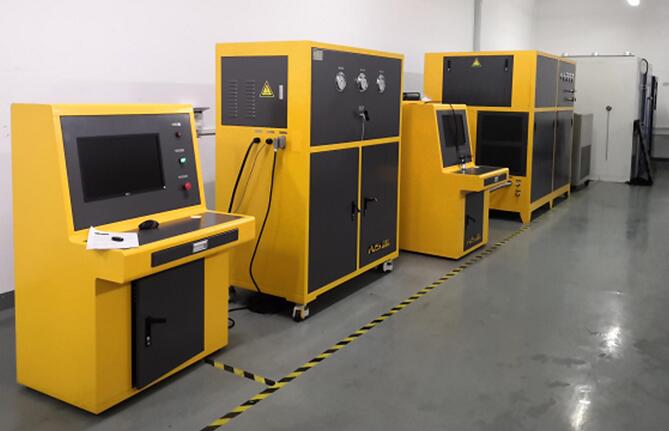

设备参考图片:
