我司与中海油田服务股份有限公司共同研制的智能控水阀性能测试装置用于对AICD控水阀的过流能力进行测试,通过调节入口介质的温度、流量、压力和粘度等参数来测量控水阀前后压力及压差,从而对其过流能力进行计算。可以满足油水气单一介质或混合介质的测试,通过温度控制、流量控制来调节介质粘度。

1、主要技术参数 及技术要求

试验介质:水、油(白油)、空气

试验介质类型:水+空气、水+油

温度控制范围:室温-80℃水路压力:6MPa

水路流量:0-100L/min

油路压力:6MPa

油路流量:0-100L/min

气路压力:6MPa;

气路流量:0-50m³/min

压力测试精度:±0.25% F.S

电源要求:AC380V,50Hz,约 170Kw

2、系统功能及特点

采用变频驱动,配合分流回路,分别用于调节水路和油路的流量;

单一介质(水或者油)试验时,可以直接形成闭式循环,介质经泵输出至 AICD后循环回介质箱;

油水混合试验时,单独调整油水的流量并混合后输出至 AICD,进入液体回收罐,通过油水分离处理后油直接回到油箱,水可以选择回水箱,也可以直接进行排放;

试验工装出口设置有取样口,可随时取样进行粘度测量;

油箱、水箱均配置有加热器和冷却循环装置,可以根据粘度进行单一介质的温度调节,从而实现混合液的温度调节,即实现对单一介质和混合介质实现温度控制;

所有高压阀门、管件及接头均采用进口 316材质产品,保证耐压等级,整机管路系统采用不锈钢材质,且适合大多数液压介质。

可以通过计算机全自动控制整个试验过程,专用测试软件可实时显示试验压力曲线,保存试验数据并回放,可以自动生成实验报告并打印,可与 OFFICE办公软件兼容,可编程试验报告,让用户根据自己的特别设计编排。

本机具有掉电保护功能,停电后系统自动卸压,中止试验,最大限度保证操作人员和设备的安全。

系统配置有手动卸压阀,在紧急情况需要卸压或者过滤器堵塞无法卸压时可以采用手动阀门卸压。

油箱上安装数显粘度计,根据油箱的粘度自动调整油温。

流量单位:m³/d,L/min,可以在软件中同一个坐标轴上显示两种单位。

为了减少泵输出波动,在水泵和油泵出口安装蓄能器。

实验各部件集成一个整体,外形整洁美观,并且局部易于拆卸。

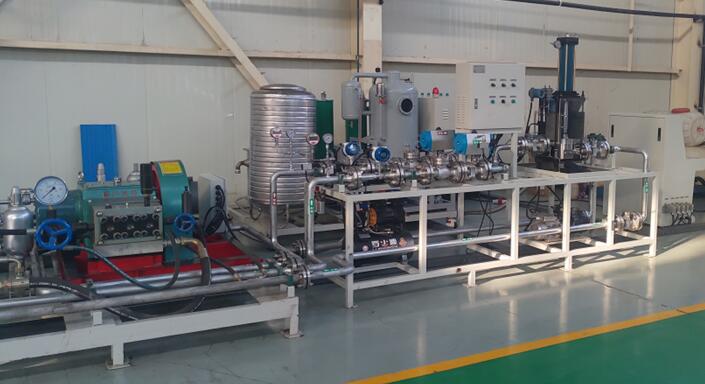

智能控水阀性能测试装置
