设备简介：

脐带缆及飞线压力测试设备（也叫"试压泵"，"液飞线"，"THPU动力单元"），是由高压气动泵、低压气动泵、过滤器、球阀、高压气控阀、溢流阀、转接头等附属设施组成。

设备采用低压气动泵+高压气动泵输出低压、高压两条液压回路。其中低压回路用于大流量冲洗、管线试压预充压等用途；其中高压回路用于试压测试用。空载状态下流量不低于 24L/min，压力不低于 5200psi，高压回路空载状态下流量不低于 7L/min，压力不低于 20000psi，泵出口过滤精度 3μm，保证系统清洁度至少达到 SAE AS4059 6B-F。

测试设备提供循环冲洗功能，保证系统清洁度至少达到 SAE AS4059 6B-F，并可对上述设备进行最大达 20000psi 的液压压力测试。

设备技术参数：

☼ 测试介质：水基液压油（HW443、HW510 等）、油基液压油、乙二醇、淡水等液体；

☼ 液压泵：采用美国进口气动柱塞泵，在满足流量和压力的前提下，可以长时间运行，而不产生多余的热量，延长泵寿命，延长介质的磨损；

1）低压系统（冲洗回路）：最大输出压力不低于 5200psi，空载状态下流量不低于 20L/min；

2）高压系统：最大输出压力不低于 20000psi，空载状态下流量不低于 6L/min；

☼ 低压回路压力：工作压力 Max=5200psi；

☼ 高压回路压力：工作压力 Max=20000psi；

☼ 设备接口：

1）进液接口：1＂FNPT；

2）低压输出螺纹：3/4＂FNPT

3）高压输出螺纹：9/16＂MP

4）回油口：3/4＂FNPT

5）驱动气源入口：3/4＂FNPT；

6）取样口：1/4＂卡套管。

☼ 源供应：0.6~0.7MPa；

☼ 设备按便携式 1 人搬运或者 2 人搬运设计，预计设计尺寸为：约 1.0m *0.5m *0.5m；

☼ 系统清洁度等级：SAE AS4059 6B-F，过滤精度 3μm；

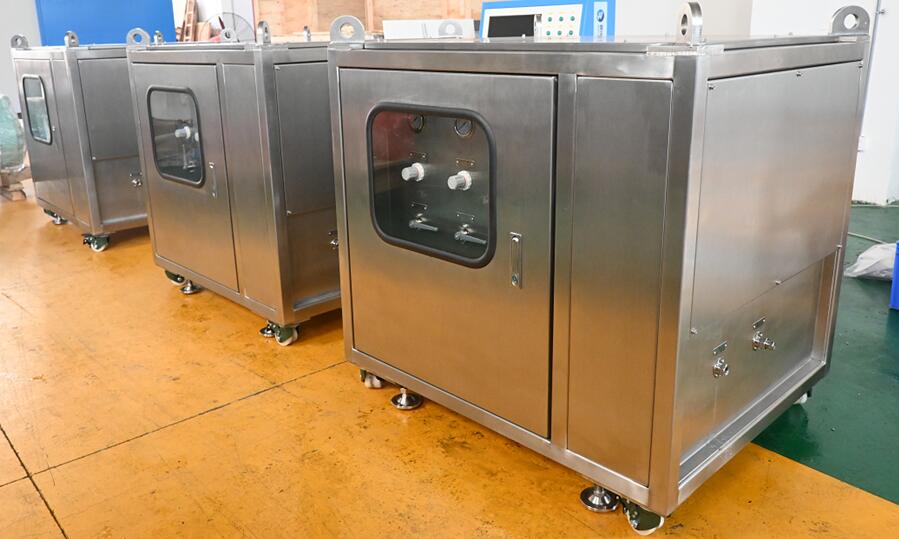

设备参考图片：
