设备简介：

内防喷工具试压装置主要用于内防喷工具的快速装夹和试压，针对不同规格的内防喷工具，定制配套的密封工装，实现快速自动装夹、自动试压。整套设备采用液压系统快速夹紧，不需要手动拧螺纹，操作简单；夹紧力可控，安全可靠。

内防喷工具试压装置由快速夹紧平台、液压系统、增压系统、控制系统组成。

1、夹紧平台：将被测试的工具放到平台上夹紧；

2、液压系统：驱动夹紧油缸的动作，由液压泵、液压阀、油箱、压力传感器等组成；

3、增压系统：有高压水泵、高压阀、电磁阀等组成，用于工具腔体水压增压；

4、控制系统：有电脑、PLC、软件组成，用于自动控制夹紧和试压。

主要技术参数：

☼  阀门压紧工装设计载荷：200T；

☼  允许被测工件的结构长度范围：300-800mm；

☼  允许被测工件的最大直径：350mm；

☼  水压压力：MAX 210MPa；

☼  控压精度：±1%；

☼  夹紧平台高度：900mm；

☼  系统功率：7.5Kw；

☼  控制方式：电脑自动控制；

☼  覆盖内防喷工具的规格尺寸及类型：

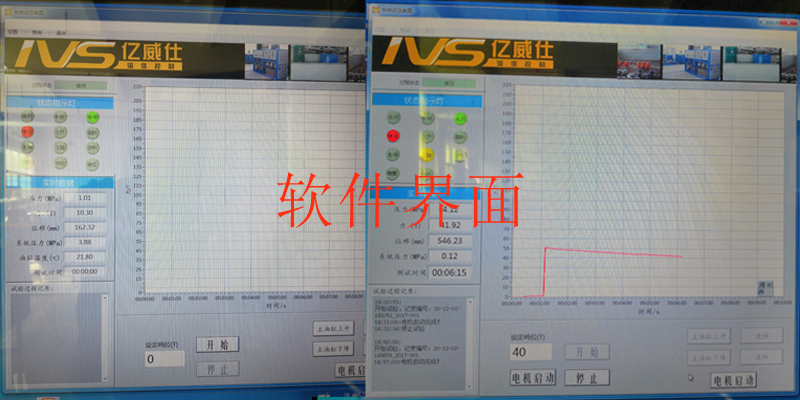

设备参考图片：
