设备简介：

封隔器桥塞外部流测试系统主要用于模拟井下工具在实际工况中的耐高温冲蚀的能力，能对井下工具的工作状况和环境的压力、温度、等参数实时控制和检测。

整套设备采用计算机加PLC自动控制，所有试验及监控都可在控制台上完成。同时设备上还带有手动控制阀门，可以完全由手动控制完成试验过程。

系统原理：

☼  使用高温循环泵，将介质通过管路、测试套管，在系统中循环，对安装在套管中的井下工具进行高温冲蚀，达到模拟现场工况的目的。

☼  管路和套管都需要做保温措施，通过温控仪控制介质罐内的温度，保证套管进出口在测试范围之内。

☼  以水为介质时，使用立式多级离心泵作为动力源，热水型离心泵高温可以达到120℃。

☼  以油为介质时，使用高温齿轮泵作为动力源，带变频循环压力。

主要技术参数：

☼  试验套管规格：2-7/8"~7"；（可扩充）

☼  试验工位数：1；

☼  测试介质：清水、液压油；

☼  压力测试精度：≤±0.25% F.S；

☼  压力表显示精度：≤±0.5% F.S；

☼  泵送系统：水MAX排量1000L/min ，油125L/min；

☼  加热加温，试验温度：≥120℃；

☼  温度误差：±2℃。

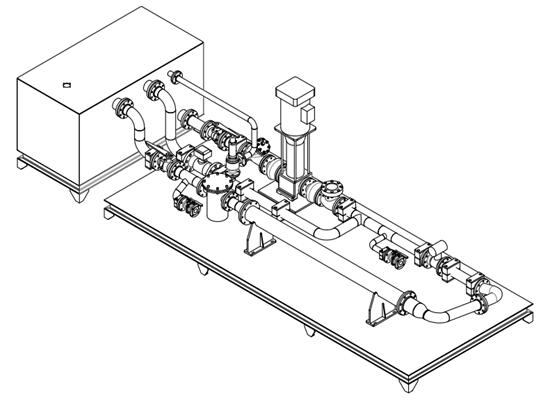

系统参考效果图：
