PR2性能试验机

产品介绍

设备简介:

PR2性能试验机设备主要用于井口装置及阀门的PR2性能试验,包括:强度试验、密封试验、阀门最高/最低温度下的开启关闭动态试验、阀体压力/温度循环试验、操作力矩试验等。

主要技术参数:

☼  试验介质:氮气;

☼  加压范围:0~140MPa;

☼  恒压范围:5%~100%FS;

☼  试验温度:-59℃~121℃;(范围外请咨询)

☼  恒温波动度:±2℃;

☼  压力测量精度:±0.5%FS;

☼  压力控制精度:±1%FS;

☼  扭矩测量范围:200Nm~1500Nm;(范围外请咨询)

☼  驱动空气:0.5MPa≤P≤1.0MPa;

☼  电源电压:AC380V/50Hz。

参考执行标准:

☼  API 6A;☼  GB/T22513;☼  GB10592 .

设备功能及特点:

☼  采用氮气作为试压介质,对阀门的上游和下游进行独立加压、检测和控制;

☼  阀门开关采用电动马达或液压马达驱动,并使用扭矩传感器检测扭矩值;

☼  高低温试验箱根据阀门规格定制,保证承重需求和空间需求;

☼  试验产品由轨道进出环境试验箱,专用支架可靠固定,环境试验箱采用开放式结构;

☼  阀门可以采取垂直和水平装两种方式,根据阀门规格合理选择;

☼  多点采集和控制温度,确保试验环境的恒温精度;

☼  自动控制系统可采集压力、温度、扭矩信号,并将所有试验数据输出在试验报表中;

☼  整个试验过程全部电脑自动控制,所有的试验参数设定都可在自动控制台完成,也可以使用手动按钮来完成试验;

☼  计算机自动生成压力-时间曲线,实时显示,并将各种数据存储,可随时打印检验报告;

☼  试压现场高压部分与控制室独立隔开,实现全方位试压的无人现场,最高限度确保试验人员的人自安全;

☼  具有超压、超温、泄露等危险状况报警并自动终止试验功能,紧急情况下,可随时终止试验。

设备参考图片:

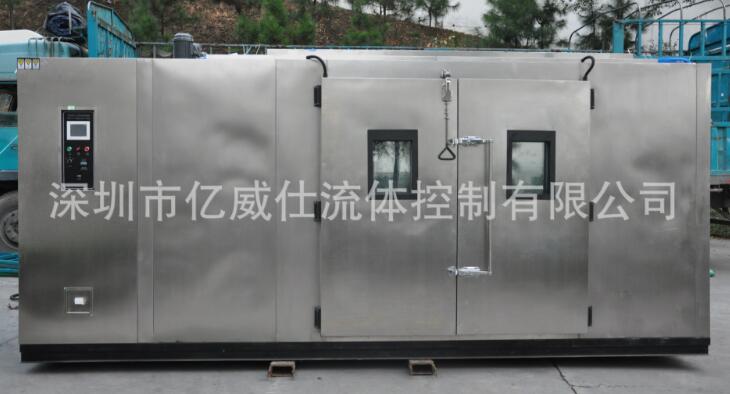

阀门PR2高低温试验系统

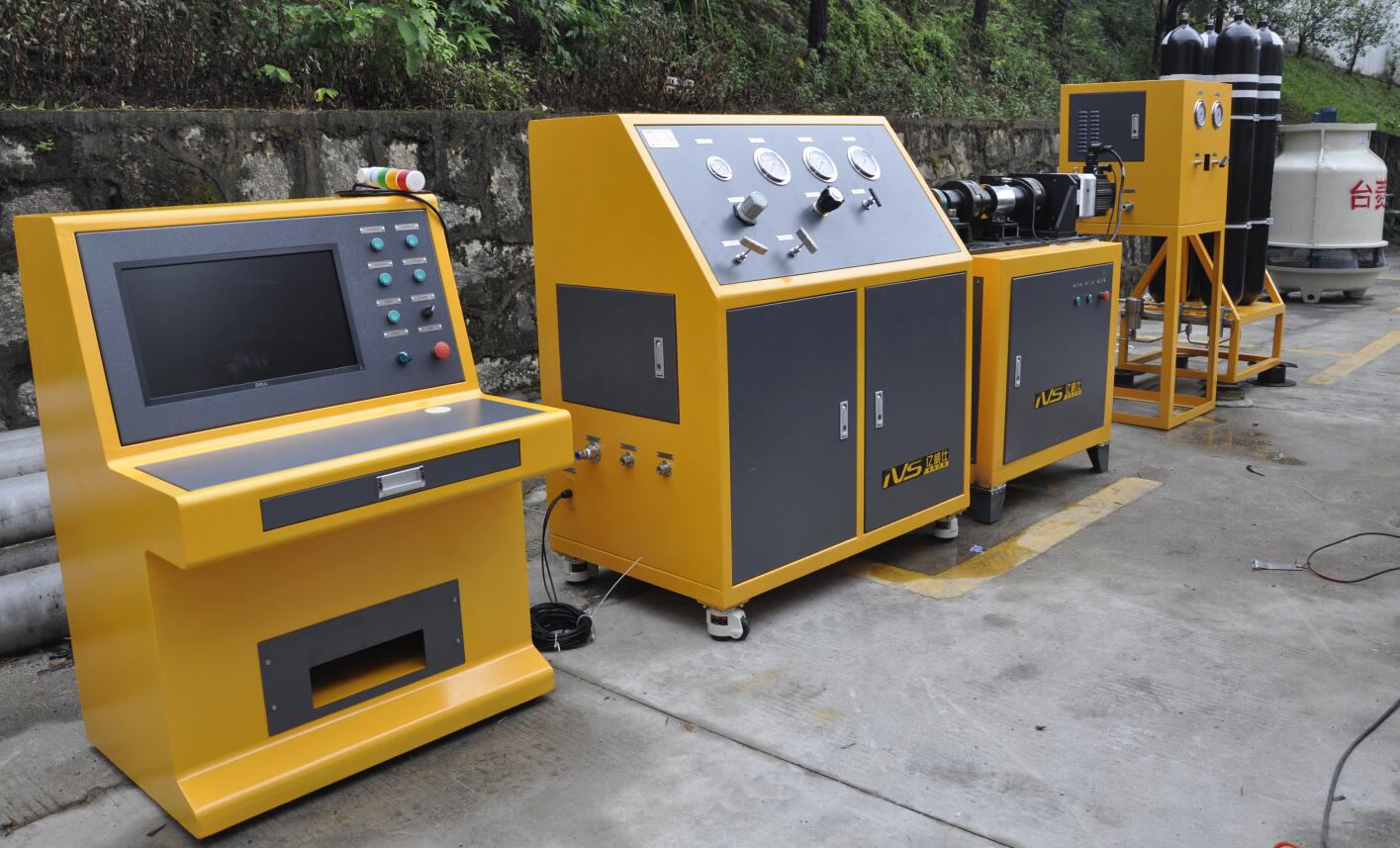

井口装置PR2性能试验机设备图1
