恒流恒压注入控制系统简介:
设备属于在产井(尤其是高压气井)井筒完整性自动监测/维护的一个分支,可实现对油管头、套管头等环空自动补压、泄压控制。
主要应用于:油管、套管的渗漏,环空内气、液的热膨胀,固井时水泥顶替不彻底形成产层窜槽,水泥环断裂,封隔失效等情况的环空自动泄压,稳压恒流,实现低成本、高效率。远优于传统的通过关井和修井来进行补救措施,可有效的降低生产成本及生产影响。
主要技术参数:
☼ 工作介质:油或水;
☼ 最高输出压力:10000Psi;
☼ 工作压力范围:1000Psi~8700Psi;
☼ 最大流量:11.8L/min;(可更高)
☼ 流量范围:4L/min-11.8L/min ;
☼ 压力控制精度:±1%F.S;
☼ 压力测试精度:±0.5%F.S;
☼ 温度测量范围:-20℃-80℃;
☼ 防爆等级:EXDIIBT4;
☼ 设备总功率:max 22kw。(适配)
参考执行标准:
API 16D SY/T50503.2-2007《钻井井口控制设备及分流设备控制系统规范》
设备功能及特点:

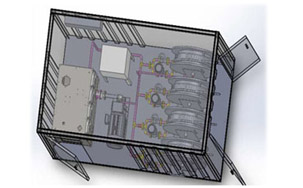

☼ 撬装装置,含有4套泄压系统及1套自动补压系统(可根据实际情况定制),压力监测/记录/分析;
☼ 对环空液进行自动监测/补压,或者压力泄放,无需人员值守;
☼ 介质温度自动控制;
☼ 所有电气、电动元件满足防爆要求;
☼ 多缸电动泵压力输出稳定;
☼ 流量和压力可调可设定;
☼ 自动卸压和手动紧急卸压;
☼ 多回路可以选择,独立控制;
☼ 自动控制和记录运行参数;
☼ 撬装整体式结构,移动方便;
☼ 全不锈钢管路,防腐等级高;
☼ 关键元件进口配置,质量性能可靠。
