井口控制盘

产品介绍

设备简介:

井口控制盘(Wellhead control panel 简称:WHCP),也称为井口/井下安全阀控制系统,设备按控制井口数可分为单井口控制盘和多井口控制盘。

井口控制盘主要应用于油、气井地面及井下安全阀的控制,为野外无人值守环境的油(气)井提供安全保护,可有效的防止或者减少油气井事故。适用于陆地、海洋平台、人工岛、沙漠等各种野外环境的高压、高产、高危油(气)井。

设备具有紧急关断,远程关断,工艺关断,火灾关断等功能,动力可采用仪表风、天然气、氮气、太阳能、交流电、直流电。

主要技术参数:

☼  控制井数:单井/多井;(常用1-20井,更高请咨询)

☼  控制阀门类型:井下安全阀(SCSSV)、地面安全阀(SSV)、ESDV、其它液动或气动阀门;

☼  压力输出范围:0~30000PSI;(更高压力请咨询)

☼  环境温度:- 40~60℃;

☼  易熔塞熔化温度:160℉(71℃)~281℉(138℃)*可选;

☼  防爆等级:不低于ExdIIBT4;

☼  防护等级:不低于IP65;

☼  柜体材质:不锈钢(304/316/316L)*可选;

☼  驱动方式:气动/手动/电动/太阳能。

可选配置与功能:

☼  压力采集;温度采集;H2S气体探测;

☼  可燃气体浓度探测;RTU;太阳能供电系统;氮气气源。

参考执行标准:

☼  APISPEC6A井口装置与采油树设备规范;

☼  APISPEC14A井下安全阀设备规范;

☼  APISPEC14D海上用井口上部安全阀和水下安全阀规范;

☼  APIRP14B井下安全阀系统的设计,安装,修理和操作;

☼  APIRP14C海上生产平台地面安全系统的分析、设计、安装和测试;

☼  APIRP500石油装置用电气设备位置分类的推荐规程;

☼  APIRP55如何操作含硫化氢的石油天然气生产装置及气体加工厂;

☼  IEC60529外壳防护等级(IP代码);

☼  IEC60079电气防爆规范;

☼  SY/T0310滩海石油工程仪表与自动控制技术规范;

☼  ASME VIII压力容器建造规则;

☼  ASMEB 31.3工艺管道。

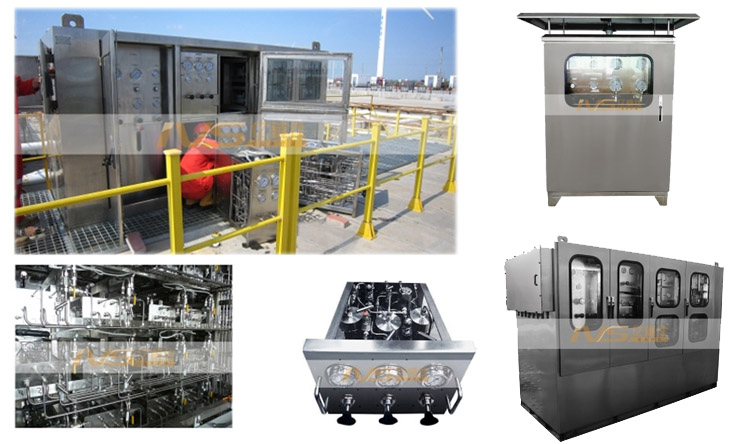

设备参考图片:

井口控制盘&井口安全阀控制系统实拍图

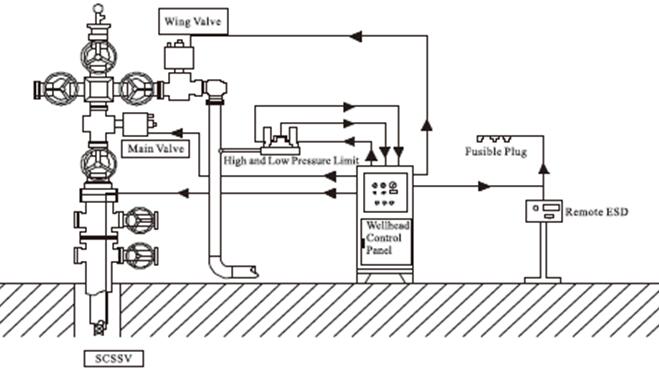

系统原理图:

井口控制盘&井口安全阀控制系统原理图
