加氢站设备 & 氢气加注机

产品介绍

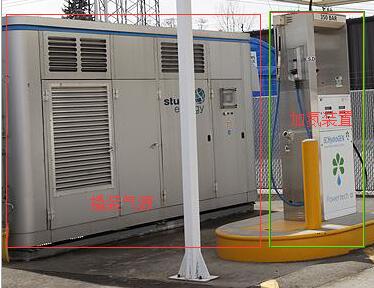

移动型加氢站

设备简介:

随着氢燃料电池汽车的示范推广,氢气站为其提供氢气燃料加注服务,为国内外氢燃料电池汽车提供移动式快速、及时的氢气加注保障;

移动型加氢站可分为加氢车与移动撬装式加氢设施;移动撬装式可根据客户要求设计为将所有设备集成在一个撬装或多个撬装,形成一体式或分体式两种;

移动加氢站具有机动灵活、加注能力高、性能可靠、使用简单方便的优点。

主要技术参数:

☼  气源压力:2~20MPa;撬装式移动加氢站

☼  输出压力:35MPa或70MPa;

☼  增压压力:41~85MPa;

☼  输出流量:90~400 Nm3/h;

☼  氢气气源:氢气瓶撬或氢气长管管束;

☼  出口温度:不高于50℃(出口温度传感器检测);

☼  冷却方式:风冷自冷却;

☼  使用方式:移动式,适应室内、室外工况;

☼  压缩级数:二级增压;

☼  气体杂质:<2u;

☼  噪声:<70dB (A) (声压级) (柴油机远离加注机);

☼  控制模式:压力自控阀控制增压泵的自动启停;

☼  报警模式:压力传感器远传,控制台报警;

☼  安全保护:增压泵超压自动停机和自恢复安全阀双重保护;

☼  接口尺寸:SAE J2600  压缩氢表面车辆加油连接装置、GB/T 26779  燃料电池电动汽车 加氢口;

☼  控制方式:手动/自动。


简易式氢气增压加注系统

设备简介:

通常应用于氢燃料电池汽车试验加注、车载储氢系统的加注与测试等。采用2-20MPa储气瓶中的氮气(氦气、氢气)作为被压缩介质,使用压缩空气(或氮气减压)作为动力源,额定把氮气(氦气、氢气)增压至35MPa/70MPar,通过加氢枪充入用户测试单元,进行保压,循环加压测试等测试,全套系统包含手动,自动控制,并含流量测试单元,自动可调流量控制。无需配备缓冲罐及压力容器,避免容器报监等工作,可直接增压使用、快捷、高效!

系统设计:
可移动封闭箱体结构,系统主要由:气体增压泵、动力空气截止阀、调节阀、空气压力表、测试气体入口阀、出口阀、减压阀、泄压阀、单向阀、安全阀、压力表、压力传感器、气动阀门,加氢枪组成。全套系统部件均采用国外知名品牌,无油工作,不污染气体,确保了设备使用的安全性及可靠性。系统通过驱动调压阀设定最高出口压力,到达出口压力后自动停机。下游配置减压阀,需操作人员根据试压压力调节设定,设定后不需再调。出口配有自动/手动截止阀,可向下游供气;配有手动/自动泄放阀,可进行系统置换。
出口:35MPa 轿车(TN1)/大巴(TN5)加氢枪;70MPa 轿车加氢枪 ;另预留3 /8”中压接口供用户使用。

设备特点:

氢气增压系统1、本系统是我公司提供的气驱气动泵增压系统,核心设备为气泵,该气泵不需要电,无油、无润滑、体积小、重量轻、结构紧凑、工作可靠等特点;

2、所有部件均安装在气体增压器周围,整体性好,结构简易,连接安全可靠,可操作部件集中安装在控制面板上,便于观察和操作;

3、手动/自动阀门控制驱动空气,可快速切断气泵空气驱动气管路,使气泵立刻停机;

4、系统自身内置安全阀,保障系统安全可靠;

5、可移动柜式结构,搬运和连接轻便,便于操作、维护和维修;

6、所有部件和管路均为进口,管路采用卡套连接型式,不需焊接,安全可靠。

氢气增压加柱柜
