铜管接头-卡压式管件是一种公称压力不大于 PN1.6MPa、公称通径不大于 DN100mm 的，用于输送生活用水（冷水、热水）、饮用水、燃气、医用气体、海水等铜管路用卡压管件。

下面我们来学习关于该型卡压管件连接性能试验的内容。（如果您用于该试验的相关试验装置感兴趣，欢迎与我们联系！）

1、要求

卡压管件应具有符合要求的连接性能。卡压管件与管路连接后，应无渗漏、脱落和塑性变形。

2、连接性能试验方法

2.1 耐压试验

将卡压管件两端与长度为 200mm 的铜管卡压连接，组成一组试样，进行耐压试验，试验介质为自来水，其试验压力为 2.5MPa，持压 1min，检查卡压管件与铜管连接部位。结果应符合要求。

2.2 负压试验

应使用 3 个不同公称通径的卡压管件分别与长度为 200mm 的等径管件卡压连接后构成一组试件，试验时，室温为（20±5）℃，试验压力为 -80kPa，在该试验压力下，保持 1h 后，卡压管件和铜管内压降应不大于 5kPa，检查卡压管件与铜管连接部位。结果应符合要求。

2.3 拉拔试验

试件选用等径管件，两端与长度为 300mm 的铜管卡压连接，组成一组试件，向管内封入 0.6MPa 气压，固定在拉伸试验机上。进行拉拔试验时，以 2mm/min 的速度进行拉伸，测定出现泄漏时的最大拉伸力，此时的拉伸力应大于最小抗拉阻力。卡压管件的最小抗拉阻力见表 1 。检查卡压管件与铜管连接部位。结果应符合要求。

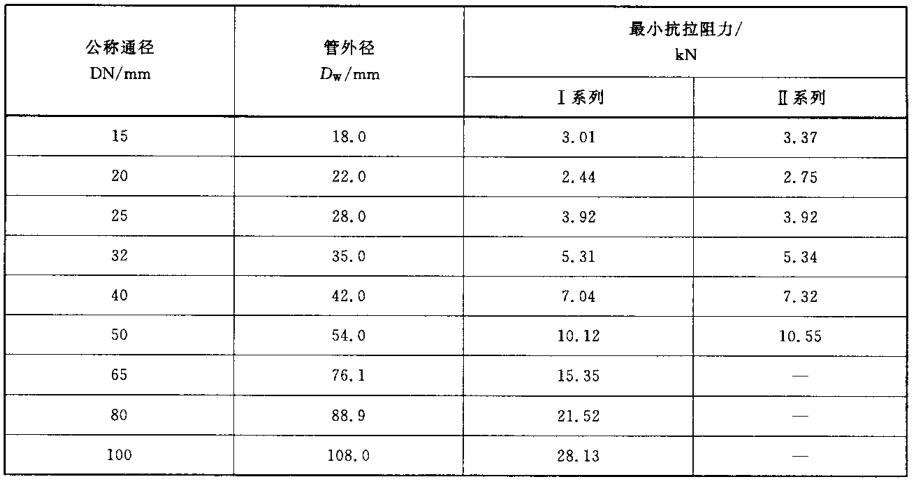

表 1 卡压管件的最小抗拉阻力

2.4 温度变化试验

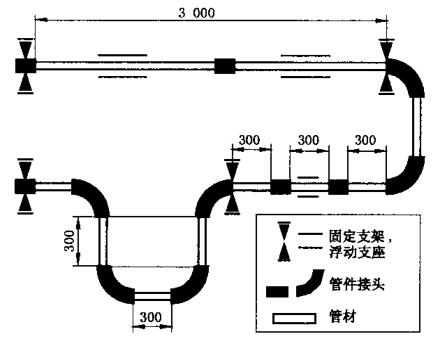

温度变化试验装置见图 1，此项试验应在（20±5）℃和（93±2）℃ 时用（0.1±0.01）MPa 内压来进行 5000 次循环变化，一个循环为（30±2）min，冷热水各保持 15min。在铜管外径大于 54mm 时，进行 2500 次循环变化，一个循环为（60±2）min。检查各连接部位。结果应符合要求。

单位为毫米

图 1 温度变化试验装置

2.5 交变弯曲试验

交变弯曲试验装置见图 2，使用至少 3 个卡压管件，管子跨距为 2m，在中部布置 1 个接头，在管端各布置 1 个转换接头，弯曲应力加在试验结构中部的接头上。试验时检查各部位连接是否完好，然后打开球阀，启动压力泵，等到压力表显示 1.5MPa 时，关闭球阀，启动调速电机，管子在中部连接范围内偏转 ±10mm。以 15Hz 持续 20s，停顿 2min。检验用 10 万次负荷变化来进行，检查各连接部位。结果应符合要求。

1——管子；2——夹紧接头；3——压力连接管。

图 2 交变弯曲试验装置

2.6 振动试验

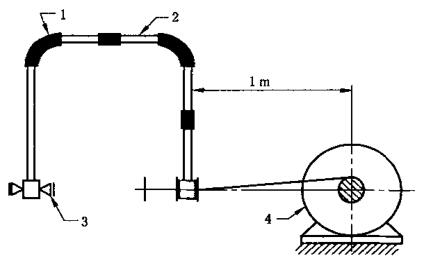

振动试验装置见图 3，试件两端与长度为 200mm 的铜管卡压连接，组成一组试祥，在试件附近固定一端，并与水压试验泵连接，加压至 1.75MPa 并保压，试验介质为自来水。在试样的另一端端部进行振动，其振动试验条件应符合表 2 的要求。进行振动试验时，试验压力为 1.75MPa，在该压力下，持续振动 10 万次，检查卡压管件与铜管连接部位。结果应符合要求。

1——试件；2——长度为 200mm 的管子；3——球阀；4——偏心轮。

图 3 振动试验装置

表 2 振动试验条件

2.7 压力波动试验

卡压管件两端与长度为 500mm 的铜管卡压连接，组成一组试样。从 0.1MPa 加压至 2.5MPa 为一个循环，试验介质为自来水，每分钟应进行（30±5）个循环，持续 10000 个循环时，检查卡压管件和铜管连接部位。结果应符合要求。
