内燃机冷却系统用橡胶软管和纯胶管是一种用于自重含 3.5t 以下车辆内燃机（见 ISO 1176 的规定）中以 1 , 2- 乙二醇为冷却剂的增压或泄压冷循环系统的直式或预成型软管或纯胶管。

今天我们来学习该型橡胶软管和纯胶管的压力、振动和温度试验的内容。

1、设备

压力、振动和温度试验设备应能使软管或纯胶管试样承受规定的温度下，即水平与纵向振动（见图1）和压力脉冲。设备应由一个固定歧管和一个振动歧管组成，振动歧管可在各个方向上线性运动。

除另有规定外，固定歧管和振动歧管应能以实际使用位置安装。

试验设备应能在以下参数范围内操作：

振幅：0mm~30mm；

振动频率：2Hz~15Hz（正弦曲线）；

脉冲压力：0MPa~0.5MPa；

压力脉冲循环时间：1s~5min；

压力上升和下降时间：1s~5min；

试验流体温度：-20℃~130℃（公差 ±3℃）；

试验流体速率：5L/min~250L/min；

环境温度：-20℃~+180℃；

连接到歧管上的软管或纯胶管应符合 ISO 6162-1 规定的内径为 10mm~70mm 的软管或纯胶管的要求。

试样数量：2~6 件。

2、试样

应至少测试两个试样。

3、试验软管和纯胶管的调节

软管或纯胶管制造后的 24h 内不应进行试验。试验前，试样应在标准温度和湿度（见 ISO 23529）下至少调节 3h，该调节时间可作为制造后 24h 的一部分。

4、程序

4.1 将试样装配管接头，并将软管组合件安装到试验设备上。

4.2 除另有规定外，试验按以下条件进行：

振幅：8mm；

振动频率：10Hz（正弦曲线）；

脉冲压力：软管 0.07MPa~0.20MPa、纯胶管 0.01MPa~0.06MPa；

压力脉冲循环周期：2 次/min；

试验流体：1，2-乙二醇/水（体积比 50/50）；

试验流体温度：100℃（1 型）、125℃（2 型、3 型和 4 型）；

试验流体速率：20L/min；

环境温度：100℃（1 型）、125℃（2 型）、150℃（3 型）、175℃（4 型）；

试验持续时间：250h；

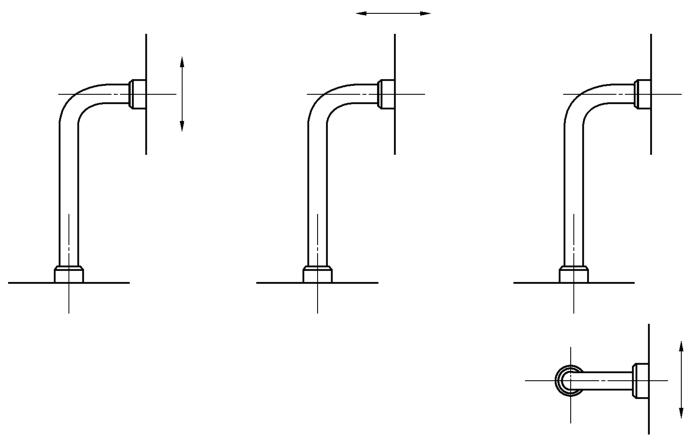

图 1 试样的振动方向
