今天给大家带来的是关于低温阀门低温循环寿命试验方法的内容。

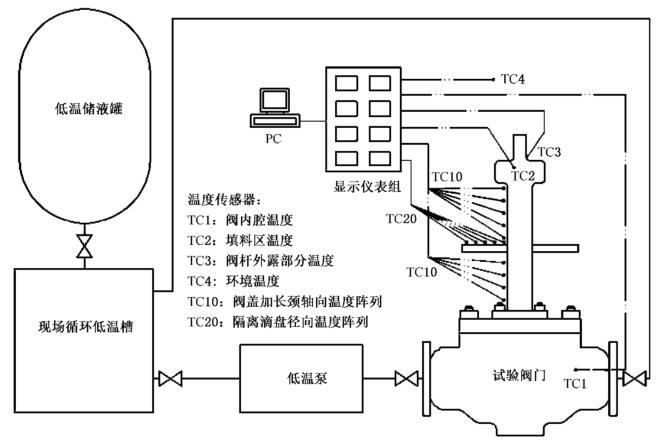

低温阀门是指公称压力 PN16~PN400、公称尺寸 DN15~DN1200 ; 压 力等级 Class150 ~Class2500 、公称尺寸 NPS1/2~NPS48 , 介质温度 -196℃~-29℃ 的法兰、对夹和焊接连接的低温闸阀、截止阀、止回阀、球阀和蝶阀的统称，其低温循环寿命试验按如下的规定进行。低温循环寿命试验也可在内冷循环的条件下进行，内冷循环装置原理图参见图 1。

图 1 内冷循环原理图

低温循环寿命，最少低温循环次数：闸阀、截止阀、球阀、蝶阀，202 次；止回阀，3 次。

1、低温循环寿命试验

1.1 第一阶段——阀门低压循环动作试验

开启试验阀门和低温装置下游端的阀门，然后将压力稳定至 0.2MPa，使阀腔内充满介质，两端阀座没有压差时，开关阀门 200 次。开启和关闭阀门的操作速度可由买卖双方商定。

1.2 第二阶段——阀门最大允许工作压力下的循环动作试验

在第一阶段阀门最后一次开关动作结束后，关闭试验阀门，打开低温装置下游端的隔离阀并泄放试验阀门下游端的压力，将上游端的压力升至最大允许工作压力，然后测量阀座的泄漏量，如果泄漏量满足要求，在最大允许工作压力下，开关阀门 2 次，记录第 2 次阀座的泄漏量。

说明：

1——低温试验槽；2——支架；3——冷却介质内热电偶；4——冷却介质；5——下游隔离阀；

6——流量计；7——酒精计泡器；8——阀体中法兰处热电偶；9——试验阀门；

10——阀门内部热电偶；11——压力表；12——压力调节阀；13——上游隔离阀；

14——氦气瓶；15——蛇形管；16——法兰盲板；17——阀体或法兰盲板处热电偶（可选）

图 2 阀门低温性能试验装置示意图
