磁控开关阀 magnet control switch valve,是一种通过磁极组合控制开关的阀门。是一种公称压力通常不大于 PN16,公称尺寸 DN15~DN300,介质温度 0℃~80℃, 工作介质为水的,常用于排水系统。
今天我们来学习关于磁控开关阀技术要求及试验方法的内容。
1、技术要求
1.1 结构长度
磁控开关阀的结构长度应符合 GB/T 12221 的规定或订货合同的要求。
1.2 阀体、阀盖、阀座、闸板(球体)、阀杆
1.2.1螺纹连接磁控开关阀的阀体两端连接螺纹、阀体通道最小直径、阀体最小壁厚、阀盖最小壁厚、闸板(球体)、阀座、阀杆技术要求应符合 GB/T 8464 的规定。
1.2.2 法兰连接软密封磁控开关闸阀的阀体与阀座整体铸造,法兰连接尺寸、阀体最小壁厚、阀盖最小壁厚、闸板、阀杆技术要求应符合 CJ/T 216 的规定,也可按订货合同的要求按 GB/T 24924 或 GB/T 32290 的规定。
1.2.3 法兰连接铁制磁控开关闸阀的阀体与法兰整体铸造、法兰连接尺寸、阀体最小壁厚、阀盖最小壁厚、闸板、阀座、阀杆技术要求应符合 GB/T 12232 的规定。
1.3 主要零部件材质要求
1.3.1 主要零件材料推荐选用见表1,也可按订货合同的要求。

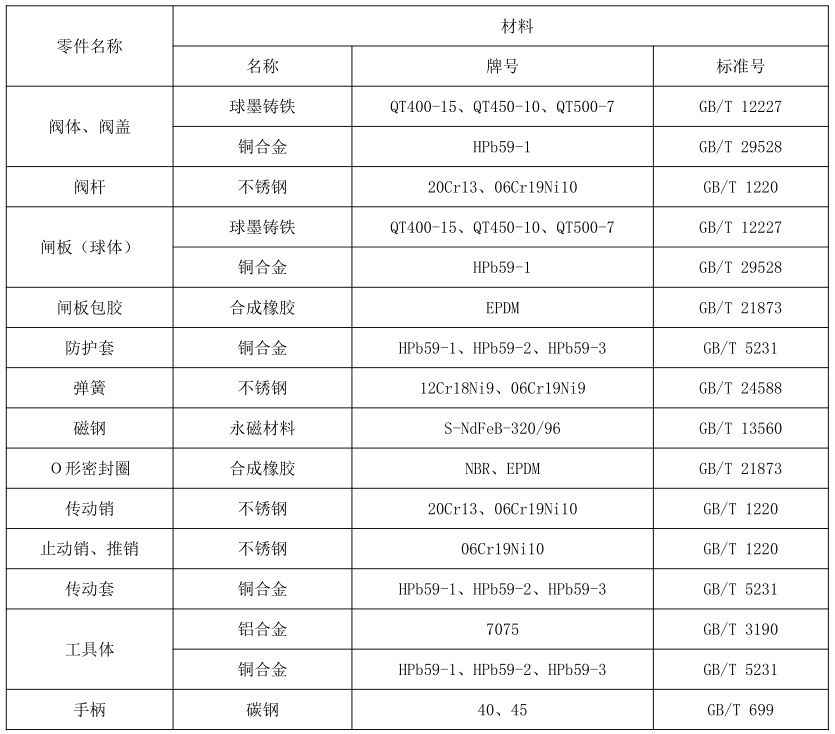

表 1 主要零件材料
1.3.2 球墨铸铁的球化率应不低于 GB/T 9441 规定的 3 级。
1.3.3 橡胶件应符合 GB/T 21873 中 WA 级要求。
1.3.4 磁钢用稀土永磁材料(NdFeB)烧结成型,综合性能应不低于牌号为 S-NdFeB-320/96 的要求,其材料的技术性能应符合 GB/T 13560 的规定。
1.4 启闭要求
使用磁控开关阀启闭工具开关阀门时,顺时针方向转动为关闭,逆时针方向转动为开启,应能正常启闭,磁极组合机构转动应灵活无卡阻。
1.5 磁极组合机构、磁控开关阀启闭工具的外观质量
1.5.1 当工具体及表面镀铬处理时,镀层厚度不小于 10μm,镀层应光洁细密、色泽均匀,不应有麻点、起泡或镀层脱落等缺陷。
1.5.2 当磁钢表面镀镍时,镀层厚度不低于 5μm,镀层均匀、不应有镀层缺陷,如鼓泡、局部漏镀、花斑和变色等。
1.6 磁极组合机构的结构
1.1.1 磁极组合机构的结构参见 JB/T 14307-2022 图 A.1、图 A.2,尺寸参见表 A.1、表 A.2。
1.1.2 启闭工具结构参见 JB/T 14307-2022 图 A.3、图 A.4,尺寸参见表 A.3、表 A.4。
1.1.3 传动套与阀盖的贴合面应平整光洁,装配后的轴向间隙宜不大于 0.3mm。
1.1.4 磁控开关阀启闭工具与机构内对应磁点的最大作用距离宜不大于 7mm。
1.1.5 磁极组合机构应设置 O 形密封圈结构以防尘、防水,确保机构正常启闭,磁钢、推销、止动销的移动距离宜为 2mm~3mm,所有活动零件,装配时应保证动作灵活,遇外力破坏后,应可用普通工具,如扳手、管钳等启闭阀门。
1.7 耐久性
磁极组合机构正常启闭循环次数应不低于 3000 次。
1.8 壳体试验要求
壳体试验应符合 GB/T 13927 的规定。
1.9 密封性能要求
密封性能应符合 GB/T 13927 的规定。
1.10 卫生要求
用于生活饮用水管道时,卫生要求符合 GB/T 17219 的规定。
2、试验方法
2.1 尺寸检验
壳体壁厚用测厚仪或专用量具检验,阀杆螺纹可用专用止通规检验,通道内径、连接端、阀杆直径、磁极组合机构可用精度符合规定的通用量具检验。
2.2 材料检验
材料检验应符合以下规定:
a)球墨铸铁材料按 GB/T 12227 的规定检验,铜合金锻件材料按 GB/T 29528 的规定检验,永磁材料按 GB/T 13560 的规定检验;
b)其他材料可由制造方提供材料质量证明,必要时抽样复检,应符合 1.3.1 的规定。
2.3 启闭性能
用磁控开关阀启闭工具与磁极组合机构外套贴合,手柄顺时针方向转动为关阀,逆时针方向转动为开阀,启闭灵活无卡阻,磁极组合机构能承受同类阀门的启闭试验扭矩。
2.4 外观及涂层检验
外观质量可通过目测检验,涂层厚度用数字式覆层测厚仪检验。
2.5 耐久性试验
耐久性试验应符合以下规定:
a)应使用寿命试验机的驱动机构带动磁极组合机构进行试验;
b)从全开位置到全关位置为一次正常启闭次数;
c)每启闭循环 1/5 正常启闭循环次数,进行一次磁极组合机构性能检查,磁极组合机构应灵活、可靠。合格后继续试验,不合格时从零开始试验;
d)启闭循环次数应符合 1.7 的规定。
2.6 壳体试验
壳体试验应按 GB/T 13927 的规定。
2.7 密封试验
密封试验应按 GB/T 13927 的规定。
2.8 卫生检验
卫生检验按 GB/T 17219 的规定。
