安全泄压装置-弯折销阀（buckling pin valve）一种由进口静压力驱动、通过承压件支撑销承载截面的弯折而实现压力释放的装置，压力释放后非重闭。通常弯折销阀的公称尺寸不大于 DN600，整定压力 0.1MPa～35MPa，使用温度 -29℃～200℃，适用气体和液体介质。

今天我们来学习关于弯折销阀壳体强度试验和密封性试验的内容。

1、壳体强度试验

1.1 一般要求

1.1.1 阀体进口端、阀座和阀瓣的强度试验宜在机加工和焊接操作全部完成后、组装前完成，若在组装后进行，需要采用强度满足压力试验的顶杆替换弯折销后进行试验；阀体出口端的强度试验和阀杆的密封试验在组装后进行。

1.1.2 试验不应有肉眼可见的渗漏和结构损伤。

1.1.3 试验时的安全要求应按 GB/T 12241 的规定。

1.2 试验持续时间

试验压力的最短持续时间按 GB/T 12241 的规定。

1.3 壳体液压强度试验

1.3.1 弯折销阀的承压元件即进口至阀瓣处，应在该元件 1.5 倍设计压力下进行液压试验。

1.3.2 当弯折销阀承受附加背压力或安装于封闭的排放系统时，应在其排放侧部位进行液压试验，试验压力为最大背压力的 1.5 倍。

1.4 壳体气压强度试验

1.4.1 设计和结构上不适于充灌液体的、使用工况不准许有任何微小水迹的弯折销阀，应在组装前完成强度试验。

1.4.2 在该元件 1.25 倍设计压力下进行气压试验，气压试验有一定的危险性，因此建议在气压试验时采取必要保护措施。

1.4.3 当弯折销阀承受附加背压力或安装于封闭的排放系统时，应在其排放侧部位进行气压试验，试验压力为最大背压力的 1.25 倍。

2、密封性试验

2.1 一般要求

弯折销阀的密封性试验压力、试验介质及判定依据按 GB/T 12243 的规定。

2.2 试验方法

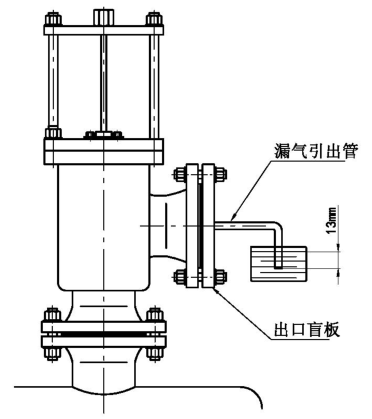

2.2.1 气体用弯折销阀的密封性试验，试验布置如图 1 所示。除漏气引出管外，弯折销阀的其他部位应是密封的。漏气引出管的内径为 6mm，其出口端应平行于水面并低于水面 13mm。

图 1 密封试验装置示意图

2.2.2 在进行密封试验前应先安装顶杆以代替弯折销，且顶杆的承载力应高于密封试验压力以防止试验中弯折销阀动作开启，在降低进口压力后装上出口盲板，将进口压力升高到密封试验压力，在对泄漏气泡开始计数前试验压力的最短持续时间按表 1 的规定，然后在试验压力下观察并统计泄漏的气泡数并至少持续 1min。

表 1 试验压力的最短持续时间

2.2.3 液体用弯折销阀的密封性试验，在进行密封试验前应先安装顶杆以代替弯折销，且顶杆的承载力应高于密封试验压力以防止试验中弯折销阀动作开启，在降低进口压力后向阀体出口侧体腔内充水，直到有水自然溢出然后停止溢出为止，将进口压力升高到密封试验压力，在试验压力下收集、计量溢出的水量即泄漏量并至少持续 1min。

2.2.4 蒸汽用、液体用弯折销阀出厂前密封性试验允许用空气或氮气试验来代替。
