今天给大家带来的分享是关于空调电子膨胀阀（以下简称膨胀阀）的液压强度试验和破坏强度试验的内容。

1、技术要求

1.1 液压强度

膨胀阀阀体在表 1 规定的液体压力下，保压 3min，不应有泄漏和异常变形。

表 1 试验压力

_{单位为兆帕}

1.2 破坏强度

膨胀阀阀体在表 2 规定的液体试验压力下，保压 1min，不应有开裂、破损现象。

表 2 试验压力

_{单位为兆帕}

2、试验方法

2.1 液压强度试验

膨胀阀的液压强度试验按如下规定进行：

a）设定驱动电源：额定电压、规定的励磁方式、励磁速度；

b）将被测膨胀阀线圈按图纸规定与驱动电源连接；操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序将膨胀阀开启到 300 脉冲或 300 脉冲以上的位置；

c）卸下被测膨胀阀线圈，将膨胀阀阀体出口端堵死，并按图 1 连接；

d）在膨胀阀阀体中注满常温水，完全排出空气后，加压至表 1 规定的压力，保压 3min，确认膨胀阀阀体表面有无泄漏及明显变形。应符合 1.1 的要求。

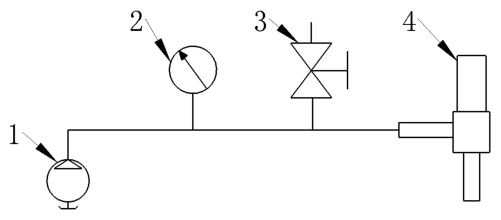

标引序号说明：

1——泵；2——压力表；3——截止阀；4——被测膨胀阀；

图 1 液压强度试验装置

2.2 破坏强度试验

膨胀阀的破坏强度试验按如下规定进行：

a）设定驱动电源：额定电压、规定的励磁方式、励磁速度；

b）将被测膨胀阀线圈按图纸规定与驱动电源连接；操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入 300 脉冲，将膨胀阀开启；

c）卸下被测膨胀阀线圈，将膨胀阀阀体出口端堵死，并按图 1 连接；

d）在膨胀阀阀体中注满常温水，完全排出空气后，加压至表 2 规定的压力，保压 1min，确认膨胀阀阀体表面有无开裂、破损现象。应符合 1.2 的要求。
