内容包括通信光缆微管耐内压试验的目的、试样、试验装置、程序、要求、待规定细节和结果报告等规定内容。
以下规定的内容适用于通信光缆气吹敷设中使用的微管,其它气吹敷设的光缆管道也可参考使用。
1、目的
本试验目的是验证微管承受内部气压的能力。
2、试样
试样是从一个制造长度的端部截取的大约 1m 长的微管。试样两端的接头应小心切割,确保没有挤压变形,以防止空气从接头周围泄露。
3、试验装置
试验装置包括:
a)一台空气压缩机或高压气瓶,用作充气气源,具体类型可由用户和供应商商定;
b)气压表;
c)个人防护装置,包括护目镜或面罩和手套等,用于防止试验失败时微管破裂产生的碎片飞溅所导致的危险。
4、试验步骤
试验步骤如下:
a)穿戴个人防护用品进入试验区。
b)将试样一端插入密封加压装置,另一端安装全端面密封堵头(通常为金属件),如图 1 所示。
c)启动增压装置,使气压慢慢增加到规定值的 50%,在试样表面涂刷肥皂水检查,如无泄露及异常现象,继续升压至规定值,除非在详细规范中另行规定,试样在此压力下应稳压保持 15min。
d)稳压期间应观察试样是否漏气,可以把试样放在一个水箱内观察泄露的气泡或在试样表面涂刷肥皂水检查。除非在详细规范中另行规定,15min 后断开气源,对试样减压排气后,取下试样。如果试验中接头处出现漏气现象,应重新取样试验。
e)除非详细规范另行规定,应取 10 个试样进行试验。

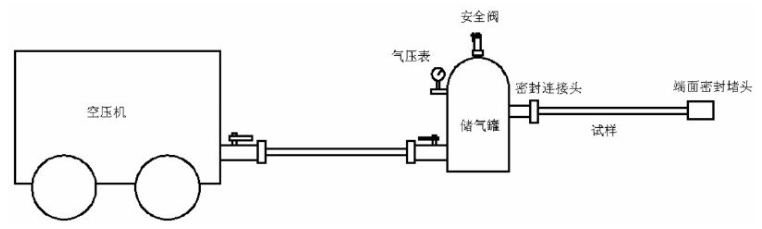

图 1 微管耐内压试验示意
5、要求
试验中 10 个试样都应能承受施加的气压,试验期间管中空气无泄漏,试样表面无目力可见变形或损伤。
6、待规定细节
详细规范应规定:
a)不同于本部分规定的试样长度;
b)试验气压;
c)不同于本部分规定的试验气压持续时间;
d)不同于本部分规定的试样数量;
e)试验温度。
7、结果报告
结果报告应记录:
• 试验结果;
• 试样识别号;
• 试样内径和外径;
• 试样长度;
• 试样数量;
• 试验气压;
• 试验温度。
