快换接头（quick-action coupling），一种可多次快速连接和断开的接头。_{（注：快换接头能一端或两端带阀。）}

液压传动连接用快换接头包括各类钢管连接、螺柱端连接和法兰连接的管接头。今天我们来学习关于该型快换接头脉冲压力试验的内容。

1、脉冲压力试验（按 ISO 6803）

1.1 通则

应只对通过了 GB/T 7939.2 第 7 章至第 15 章规定试验（任何一项或多项）的快换接头或新的快换接头进行脉冲压力试验。由于脉冲压力试验是破坏性试验，试验结束后，不应将快换接头再用于其他试验。

1.2 连接状态

1.2.1 将被试快换接头连接到能产生 ISO 6803 中规定的脉冲压力波形的试验装置中。除非供需双方另有商定，设定试验压力至额定压力的 133%，设定试验温度至 80℃±5℃。除非供需双方另有商定，软管总成或管路的选择应由实验室自定。

1.2.2 调整试验设备，以获得与 ISO 6803 规定的试验波形阴影区域内所示曲线相对应的压力-时间循环。

1.2.3 在 0.5Hz～1Hz 范围内选择一个固定的循环频率，使快换接头承受规定的脉冲压力循环次数。

1.2.4 为了检查快换接头是否正常工作，应按照相应快换接头标准的规定或供需双方商定的间隔次数停止脉冲循环，将快换接头至少断开、连接一次再继续进行试验。如果未规定间隔次数，则宜使用等于循环总数的 10％ 的次数（如，循环总数为 10⁶，则应以 10⁵ 次循环为间隔断开并重新连接）。

1.2.5 记录任何咬合或故障现象。

1.2.6 按 GB/T 7939.2 的 9.1 和 9.3 测定泄漏量。

1.2.7 在试验报告中记录泄漏量和试验循环次数。

1.3 断开状态（仅用于带阀的端接头）

1.3.1 将被试端接头连接到能产生 ISO 6803 中规定的脉冲压力波形的试验装置中。除非供需双方另有商定，设定试验压力至额定压力的 133%，设定试验温度至 80℃±5℃。

1.3.2 调整试验设备，以获得与 ISO 6803 规定的试验波形阴影区域内所示曲线相对应的压力-时间循环。

1.3.3 在 0.5Hz～1Hz 范围内选择一个固定的循环频率，使快换接头承受规定的脉冲压力循环次数。

1.3.4 为了检查端接头是否正常工作，应按照相应快换接头标准的规定或供需双方商定的间隔次数停止脉冲循环，将快换接头至少断开、连接一次再继续进行试验。如果未规定间隔次数，则宜使用等于循环总数的 10％ 的次数（如，循环总数为 10⁶，则应以 10⁵ 次循环为间隔断开并重新连接）。

1.3.5 记录任何咬合或故障现象。

1.3.6 按 GB/T 7939.2 的 9.2 和 9.4 测定泄漏量。

1.3.7 在试验报告中记录泄漏量和试验循环次数。

2、曲挠脉冲压力试验（按 ISO 6802）（仅适用于连接状态的快换接头）

2.1 通则

应只对通过了 GB/T 7939.2 第 7 章至第 15 章规定试验（任何一项或多项）的快换接头或新的快换接头进行曲挠脉冲压力试验。由于曲挠脉冲压力试验是破坏性试验，试验结束后，不应将快换接头再用于其他试验。

2.2 试验装置

使用符合 ISO 6802 中规定的试验装置。

2.3 试验要求

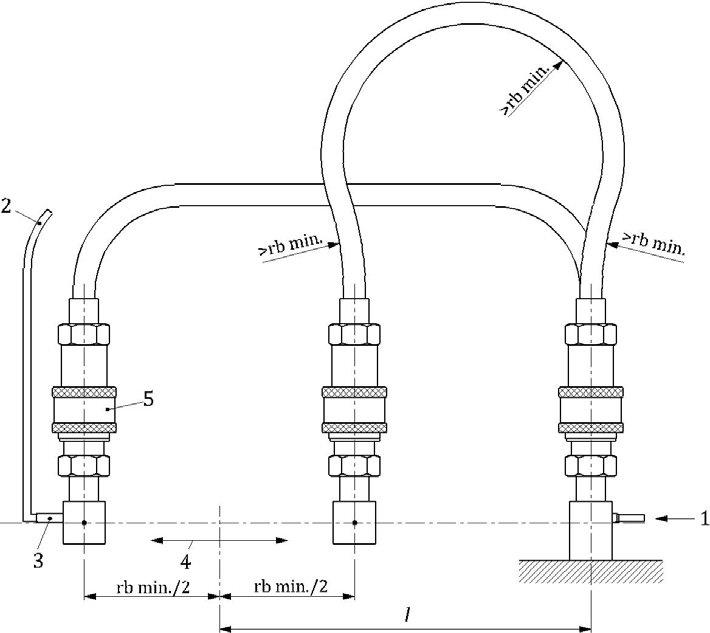

被试快换接头应安装在试验块和软管接头之间并与软管无扭曲现象。软管的尺寸宜与快换接头的规格相同。软管的最高工作压力宜等于或超过被试快换接头的最高工作压力。软管的弯曲半径应等于或超过相应软管标准中规定的最小尺寸。软管的类型应由供需双方商定。试验装置如图 1 所示。

标引序号说明：1——试验介质进口；2——流体循环管路；3——单向阀；4——水平往复运动；5——连接状态的快换接头。

图 1 水平往复运动的曲挠脉冲压力试验装置

2.4 步骤

2.4.1 将被试快换接头连接到能产生 ISO 6802 中规定的脉冲压力波形的试验装置中。除非供需双方另有商定，设定试验压力至额定压力的 133%，设定试验温度至 80℃±5℃。

2.4.2 调整试验设备，以获得与 ISO 6802 规定的试验波形阴影区域内所示曲线相对应的压力-时间循环。

2.4.3 在 0.5Hz～1Hz 范围内选择一个固定的循环频率，使快换接头承受规定的脉冲压力循环次数。

2.4.4 为了检查快换接头是否正常工作，应按照相应快换接头标准的规定或供需双方商定的间隔次数停止脉冲循环，将快换接头至少断开、连接一次再继续进行试验。如果未规定间隔次数，则宜使用等于循环总数的 10％ 的次数（如，循环总数为 10⁶，则应以 10⁵ 次循环为间隔断开并重新连接）。

2.4.5 记录任何咬合或故障现象。

2.4.6 按 GB/T 7939.2 的 9.1 和 9.3 测定泄漏量。

2.4.7 在试验报告中记录泄漏量和试验循环次数。

3、旋转脉冲压力试验（仅适用于连接状态的快换接头）

3.1 通则

应只对通过了 GB/T 7939.2 第 7 章至第 15 章规定试验（任何一项或多项）的快换接头或新的快换接头进行旋转脉冲压力试验。由于旋转脉冲压力试验是破坏性试验，试验结束后，不应将快换接头再用于其他试验。

3.2 步骤

3.2.1 将被试快换接头连接到能产生 ISO 6803 中规定的脉冲压力波形的试验装置中。除非供需双方另有商定，设定试验压力至额定压力的 133%，设定试验温度至 80℃±5℃。

3.2.2 将快换接头装入试验夹具中，当压力低于 1MPa 时，该夹具能够在每次脉冲压力循环之间，使公端相对于母端旋转不少于 5°。

3.2.3 在 0.5Hz～1Hz 范围内选择一个固定的循环频率，使快换接头承受规定的脉冲压力循环次数。

3.2.4 为了检查快换接头是否正常工作，应按照规定的间隔次数停止脉冲循环，将快换接头至少断开、连接一次再继续进行试验。

3.2.5 记录任何咬合或故障现象。

3.2.6 按 GB/T 7939.2 的 9.1 和 9.3 测定泄漏量。

3.2.7 在试验报告中记录泄漏量和试验循环次数。
