手动润滑泵是指输送锥入度为 265〜385（25℃，150g）1/10mm 的润滑脂的手动润滑泵（10MPa、20MPa）。今天我们来学习关于手动润滑泵的耐压、密封及寿命试验方法的内容。

1、试验条件

1.1 基准温度：25℃。

1.2 试验介质：L-AN46 全损耗系统用油（GB/T443），寿命试验应采用锥入度不低于 310（25℃，150g）1/10mm 的润滑脂。

2、耐压性试验

2.1 技术要求

在 1.25 倍公称压力下应无零件损坏等异常现象。

2.2 耐压试验方法

如图 1 所示，操作换向阀手柄，并使外接泵源分别接通出油口Ⅰ、出油口 Ⅱ，由外接泵源通过调压阀将压力加至公称压力的 1.25 倍，保压 10min，耐压性能应符合 2.1 的规定。

将出油口堵塞，操作换向阀手柄并摇动操作手柄，分别使出油口Ⅰ、出油口 Ⅱ 在公称压力的 1.25 倍下保压 10min，耐压性能应符合 2.1 的规定。

说明：1——手动润滑泵；2——耐震压力表。_{注：图中 A 为外接泵源。}

图 1 耐压试验原理图

3、密封性试验

3.1 技术要求

在 1.25 倍公称压力下，各部件不应出现外泄漏。

3.2 密封性试验方法

在做 2.2 中的试验时，目测各部件及各连接处，其性能应符合 3.1 的规定。

4、寿命试验

4.1 技术要求

在公称压力下，按 30 次/min 的频率，操作手柄运转应不少于 5 000 000 次，换向阀手柄换向应不少于 10 000 次。手动润滑泵的流量低于公称流量的 70% 或传动副等零件损坏且无法修复，可视为手动润滑泵达到了使用寿命极限。

4.2 寿命试验方法

如图 2 所示，在公称压力下，以 30 次/min 的频率使操作手柄运转 5 000 000 次，换向阀手柄换向 10 000 次，不应出现外部泄漏、动作不良、声音异常等现象，拆检各零件，应看不到异常。其性能应符合 4.1 的规定。

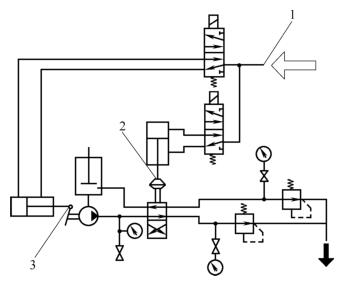

说明：1——压缩空气入口；2——换向阀手柄；3——操作手柄。

图 2 寿命试验原理图

以上就是今天的分享！如果您对用于上述试验的手动润滑泵性能试验装置感兴趣，欢迎与我们联系！
