柴油滤清器滤芯的耐高压降性能试验方法：

1、试验装置

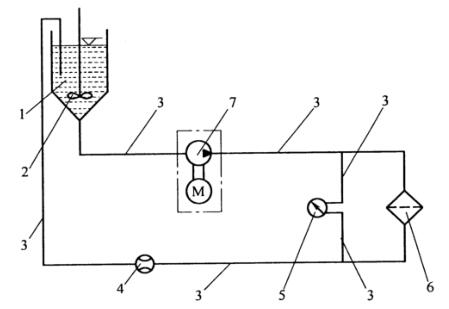

试验装置如图 1 所示。

说明：1——油箱，最小容量 5L；2——搅拌器；3——管路，最小内径 12mm；4——流量计（测量准确度为 ±2%）；

5——压差计（测量准确度为 ±5%）；6——被试漉清器；7——齿轮式液压泵，由无级变速电动机驱动.

图 1 滤芯耐高压降性能试验装置原理图

2、试验用油及温度

采用符合 GB 11122 的 20W-40 柴油机油，试验时试验液温度应控制在 23℃±5℃。

3、试验程序

用研碎的松香脂（P.V.resin）作为试验杂质，其粒度分布为：

100% 通过20 目筛孔（孔径为 850μm）；

85% 通过80 目筛孔（孔径为 180μm）；

50% 通过 200 目筛孔（孔径为 75μm）。

按每升试验油含 100g 试验杂质制备浓缩杂质油。将 5L 试验油注入油箱，然后启动齿轮式液压泵 7，调节流量至被试滤清器的额定体积流量。启动搅拌器 2，每 5min 加入油箱 25mL 的浓缩杂质油。

绘制压差-时间曲线。如压差下降或压差增加速度明显降低，则表明滤芯已破损。试验持续至滤芯失效或压差达到 400kPa。

4、试验报告

试验报告应包括下列内容：

a）滤清器的额定体积流量，单位为升每小时（L/h）；

b）滤清器的简要说明：新的还是已使用过的，如为已使用的，给出大致使用时间，单位为小时（h）；

c）破损压差，单位为千帕（kPa）；

d）试验用油；

e）试验温度，单位为摄氏度（℃）；

f）滤清器的型号和制造单位。
