石油测井仪器由地面仪器及下井仪器组成。压力试验与高温高压试验是下井仪器的型式试验项目，对应的性能要求及试验方法见以下内容。

1.1 性能要求

1.1 下并仪器温度、压力分级

下井仪器最高工作温度分级为：85℃，100℃，125℃，155℃，175℃，200℃，250℃，315℃，400℃。

下井仪器最大环境压力分级为：30MPa，40MPa，50MPa，60MPa，70MPa，80MPa，100MPa，120MPa，140MPa，160MPa，190MPa，220MPa，240MPa，300MPa。

1.2 下井仪器温度、压力计算公式

选取下井仪器最高工作温度和最大环境压力，可按当地油气田井下温度t和井下压力 p 值为依据，其计算公式如下：

ａ）油气田井下温度t按式（1）计算：

t＝t₀+h・L/100 ・・・・・・・・・（1）

式中：

t——井下温度，单位为摄氏度（℃）；

t₀——地表温度，单位为摄氏度（℃）；

h——井深，单位为米（m）；

Ｌ——地温梯度，单位为摄氏度每 100米（℃/100m）。

ｂ）油气田井下压力 p 按式（2）计算：

p＝h・ρ・g*10^-3 ・・・・・・・・・（1）

式中：

p——井下压力，单位为兆帕（ＭＰａ）；

g——重力加速度，单位为米每二次方秒（g=9.8m/s²）；

h——井深，单位为米（ｍ）；

ρ——钻井液密度，单位为克每立方厘米（g/cm³）。

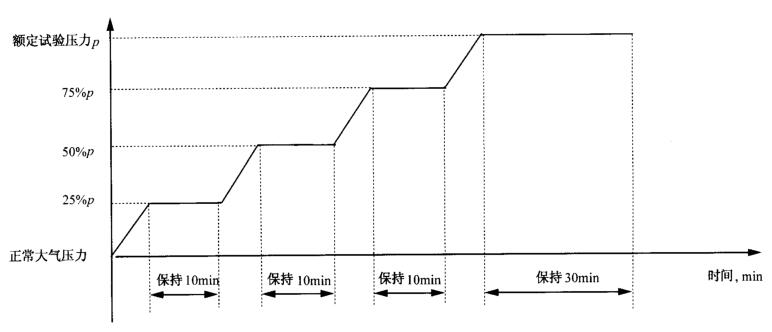

图 1 压力试验时序图

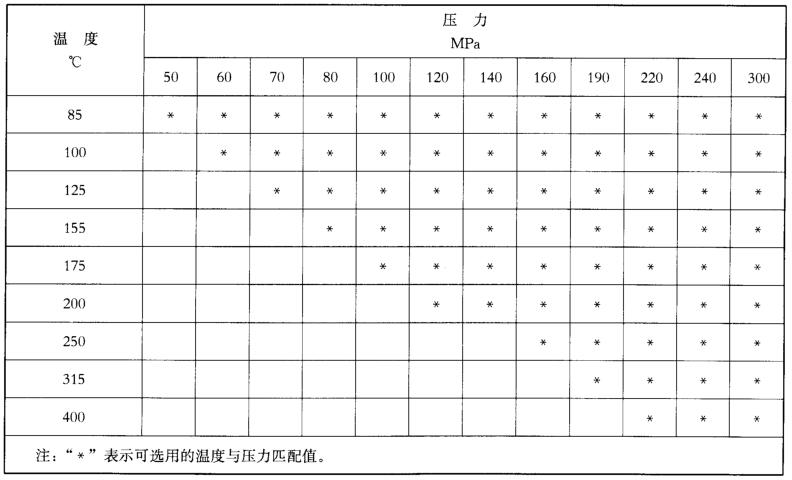

表 1 裸眼井温度与压力匹配

2、试验方法

2.1 压力试验

压力试验时序按照图 1 进行。

a）检查仪器密封性能和外观，无异常后，将被试仪器放入高压试验装置内。

b）按 1.2 选取参数，将压力逐渐升到额定值，最高压力下恒压 30min，再降至正常大气压。

c）试验结束后，取出仪器，检查外观应无变形、无损伤，密封无渗漏；绝缘性能及电性能应符合产品标准要求。

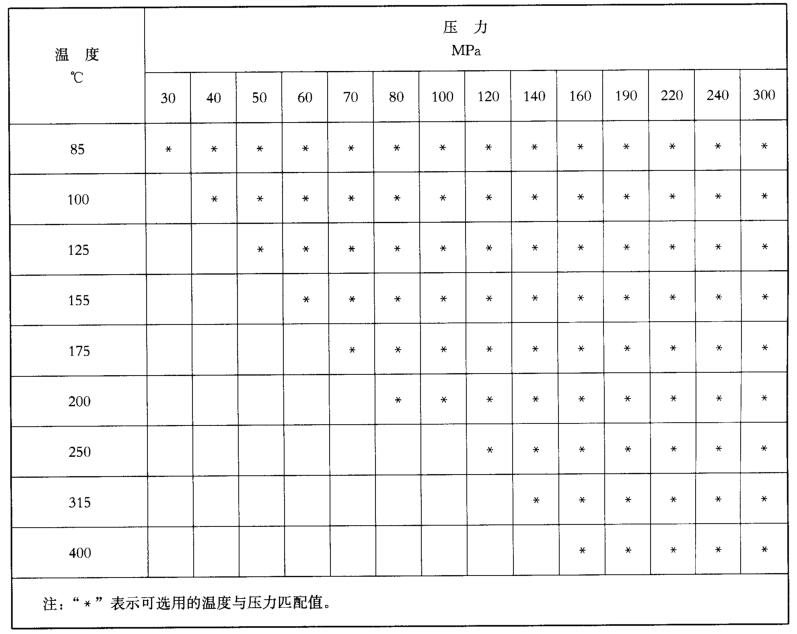

表 2 油管套管井温度与压力匹配

2.2 高温高压试验

按照 SY/T 5102 规定的方法进行高温高压试验，试验时序见图 2。

a）试验前，对被测仪器进行外观检查和性能检测。

b）初始检测合格后，将被测仪器放入高温高压试验筒内；若有需要，则将引线引出与地面仪器连接，按表 1 或表 2 选取参数，升温、升压达额定值，恒温恒压保持 30min 后开始降温、降压，自然冷却至 85℃ 以下时，可泄压；试验过程中，如果需要，可进行性能检测。

c）试验结束后，被测仪器恢复到室温后，通电检测，结果应符合产品标准要求。

图 2 高温高压试验时序图
