低温绝热气瓶用调压阀（以下简称“调压阀”）是一种公称工作压力不大于 3.5MPa，设计温度为 -196℃~+85 ℃，环境温度为 -40℃~+60℃，调压范围为 0.2MPa~3.5MPa，介质为液氧、液氮、液氩、液化天然气、二氧化碳、氧化亚氮等气瓶用调压阀。今天我们来学习这种调压阀的气密性试验方法。

根据相关标准规定，这种调压阀的气密性试验内容包括常温气密性试验、低温气密性试验及高温气密性试验三个内容，对应的技术要求及试验方法如下。

1、气密性技术要求

1.1 常温气密性

阀在室温和 1.2 倍公称工作压力下，至少保压 1min，应无泄漏。

1.2 低温气密性

阀按工作方式与液氮气瓶连接，并使阀处于 -40℃ 的环境中，液氮气瓶以不小于 9.2m³/h 的流量排放气体，连续工作 3h 后，阀应无泄漏。

1.3 高温气密性

阀按工作方式与液氮气瓶连接，并使阀处于 85℃ 的环境中，液氮气瓶以不小于 9.2m³/h 的流量排放气体，连续工作 3h 后，阀应无泄漏。

2、气密性试验方法

2.1 常温气密性试验

在常温下，封堵住阀的 PBIN 和 ECOUT，从 PBOUT（组合调压阀、增压调压阀）或 ECIN（降压调压阀）充入干燥、洁净的氮气或空气至 1.2 倍公称工作压力，浸入水中至少保压 1min，应符合 1.1 的规定。

2.2 低温气密性试验

2.2.1 组合调压阀、增压调压阀低温气密性试验阀的低温气密性按以下步骤进行：

a）如图 1 所示，将阀装入高低温箱内，各连接口与液氮气瓶相应的接口相连，液氮气瓶的公称容积应不小于 175L，同时使阀浸入酒精液体中；

b）液氮气瓶的气相阀出口端接流量计，气相阀与流量计之间应接适量的汽化盘管，气体排放管路应引至室外；

c）往液氮气瓶中充入液氮至最大充装量的 90% 以上；

d）开启高低温箱，使温度保持在 -40℃±2℃；

e）开启气瓶的增开阀，阀开始工作；

f）开启气相阀，调节出口的初始流量为 9.2m³/h，保持阀连续工作 3h；

g）使阀继续保持工作状态，观察 5min，应符合 1.2 的要求。

说明：

V-1———进出液阀；V-2———气相阀；V-3———增开阀；R-1———被测阀；

P-1———压力表；L-1———流量计；RV-1———安全装置。

图 1 组合调压阀、增压调压阀高低温气密性试验示意图

2.2.2 降压调压阀低温气密性试验

阀的低温气密性按以下步骤进行：

a）如图 2 所示，将阀装入高低温箱内，各连接口与液氮气瓶相应的接口相连，液氮气瓶的公称容积应不小于 175L，同时使阀浸入酒精液体中；

b）将液氮气瓶上的增压阀增压调压值设定为 1.2 倍被测阀的设定压力；

c）按 2.2.1 的 b）~g）的步骤进行试验，应符合 1.2 的要求。

说明：

V-1———进出液阀；V-2———气相阀；V-3———增开阀；R-1———被测阀；R-2———增压阀；

P-1———压力表；L-1———流量计；RV-1———安全装置。

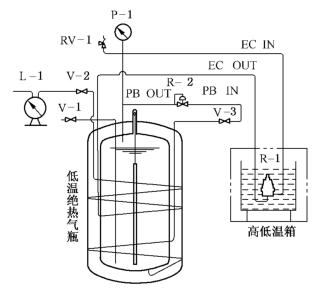

图 2 降压调压阀高低温气密性试验示意图

2.3 高温气密性试验

2.3.1 组合调压阀、增压调压阀高温气密性试验

按 2.2.1 的试验方法，将高低温箱的温度设定为 85℃±2℃，同时将阀浸入水中观察，其结果应符合 1.3 的要求。

2.3.2 降压调压阀高温气密性试验

按 2.2.2 的试验方法，将高低温箱的温度设定为 85℃±2℃，同时将阀浸入水中观察，其结果应符合 1.3 的要求。

以上就是今天的分享！如果您对用于上述试验的调压阀气密性试验装置感兴趣，欢迎与我们联系！
