今天给大家带来的分享是关于液压支架用软管及软管总成的长度变化测定的方法。

一、一般要求

a）长度变化试验一般采用乳化油或浓缩物与中性软水按 5：95 质量比配制的高含水液压液为测试介质。

b）系统的过滤精度 不应低于 0.125mm，并应设有磁过滤装置。

二、测量要求

a）测量时应同时记录所有测试量相关仪表的指示值，可重复测量的参数测量次数应不少于三次，取其算术平均值为测量值。

b）各参数指示值的有效位数按计量仪表的最小分度值读取，最少应保留一位小数。 当仪表指针摆动时，指针摆动不应超过示盘的三个最小分度值，取其中间值的读数为指示值。

三、测量精度

测量精度采用表 1 中 C 级精度。

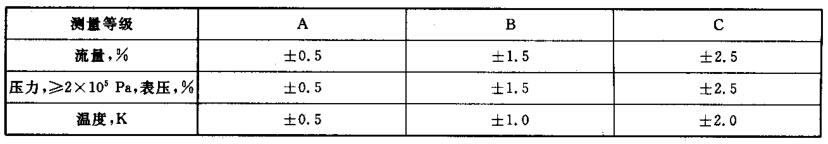

表 1 测量精度

四、试验方法

1、将软管总成内空气排空后，升至设计工作压力，保压 30s，然后泄压。至少在泄压 30s 后，在两接头中间一点，向两边各相距 125mm 处做两个准确的标记（见图 1），记为 L₀。

2、然后重新加压至设计工作压力，保压 30s。在保压状态下，测量软管两个标记之间的长度，记为 L₁。

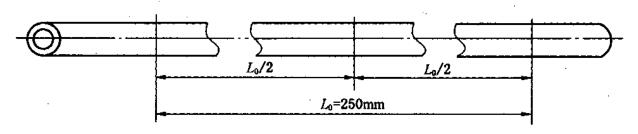

图 1 尺寸标记

3、长度变化 △L 用百分数表示，按公式（1）计算：

 △L =（L₁-L₀）/L₀*100%  · · · · · · · （1）

式中：

L₀——在泄压后，两接头中间向两边各相距 125mm 处的标记之间的长度；

L₁——在保压状态下，测得的两个标记之间的长度。

4、长度变化应不超过 -4％~+2％。
