每周产品一推:高压汽油泵喷油器测试系统

2020-04-08 0

本周给大家带来的推荐产品是:高压汽油泵喷油器测试系统。

高压汽油泵喷油器测试系统可以使汽油加压到最高1000bar(100MPa)的压力,配合甲方液体喷油器达到所需的雾化效果。使用该设备,可以配合完成喷油器测试以及直喷发动机测试。该系统喷油压力输出稳定,可以从远程工控机自由设定出油压力,实现便捷的供油控制。

1、系统主要参数:

1.1 介质:汽油、乙醇、水;

1.2 具有软件操作界面,压力调节范围150-1000bar,界面输入精度(分辨率)为1bar;

1.3 喷油器不工作时,油压波动不超过0.2MPA;

1.4 压力波动:不超过最高压力的1%;

1.5 输送流量:在100MPa压力下输送流量不小于1.5L/min ;

1.6 高压管路规格:138MPA;

1.7 增压缸增压比:4:1;

1.8 蓄能器:2L,105MPa;

1.9 稳压罐:1L,100MPa;

1.10 工作时油温可保持在室温±5℃;

1.11 允许0.5MPA左右压力下工作,以便在进行更高压力的测试前进行泄漏测试;

2、设备使用条件

2.1 电源需求:380V,15Kw;

2.2 压缩空气需求:0.6MPa,3m³/min。

3、设备主要功能

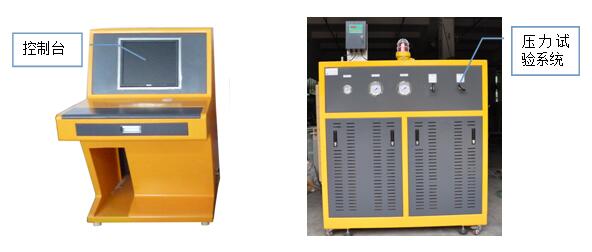

该套设备主要由:自动控制系统、压力试验系统组成。(可参考下图,以实际为准)。

高压汽油泵喷油器测试系统

4、设备特点

4.1 设备采用定制增压缸,以及进口Parker及SMC高质量气动元件,高压阀门、管件则使用美国HIP的高质量产品;

4.2 系统设计合理,元件质量稳定可靠,从原理上和零配件上保证系统运行稳定可靠;

4.3 整机管路系统采用不锈钢材质,采用无焊连接,锥面密封,适合于绝大多数液压、气压系统密封要求。具备超压保护功能和可燃液体防爆能力,所有管路不得有任何泄漏;

4.4 整个系统包括了从油箱到最后出油以及预备的高压出油软管和接头,其中,出口由一个锥面压紧螺纹接头和一个锥螺纹转接头组成。锥面压紧螺纹接头用于换件时拆卸,锥螺纹转接头用于和用户工件连接;

4.5 泵出口0.5级压力传感器和喷油口0.1级压力传感器,使其测量结果更准确;

4.6 机柜为碳钢烤漆,满足人性化操作;

4.7 控制系统和设备完全隔离,即油泵和管路等设备放置在试验室内,而控制系统在试验室外的操作间。控制系统和设备之间通讯线路则通过地下室连接;或所有设备都放试验室内,由外部电脑远程控制。
