每周产品一推:井下工具水压试验系统

2020-03-05 0 编辑:亿威仕 | 市场部

本周给大家带来的产品是:井下工具水压试验系统

井下工具水压试验系统主要应用于油田井下工具检测单位或井下工具(封隔器)生产厂家等。

该系统主要用于测封隔器在模拟工况中的耐高温高压的能力,以及在高温高压环境下的密封性能。能对封隔器胶筒的工作状况和环境的压力、温度、等参数实时控制和检测,同时对加载油缸的压拉力及位移进行实时采集与控制。

井下工具水压试验系统主要由模拟井筒、压力系统、加热系统、力加载液压系统及计算机控制系统等组成。

1、主要技术参数:

☼  试验介质:水;

☼  试验压力:70MPa;

☼  试验温度:常温-95℃;

☼  压力输出:3路独立输出;

☼  压力检测精度:±0.25%FS;

☼  压力控制精度:±2%FS;

☼  温度检测精度:±0.5%FS;

☼  温度控制精度:±1%FS;

☼  测试井下工具规格:5in 、5-1/2 in 、6-5/8 in、7in;

☼  模拟井筒:满足5in 、5-1/2 in 、6-5/8 in、7in四种规格的封隔器试验,采用可更换套管形式,有效深度4.5m,卧式结构。

2、设备使用条件

☼  环境温度:-20~50℃

☼  供电方式:380V工业电源,220V交流电源

☼  总功率:50KW

☼  压缩空气:1m³/min,0.6-0.8MPa

3、布局示意

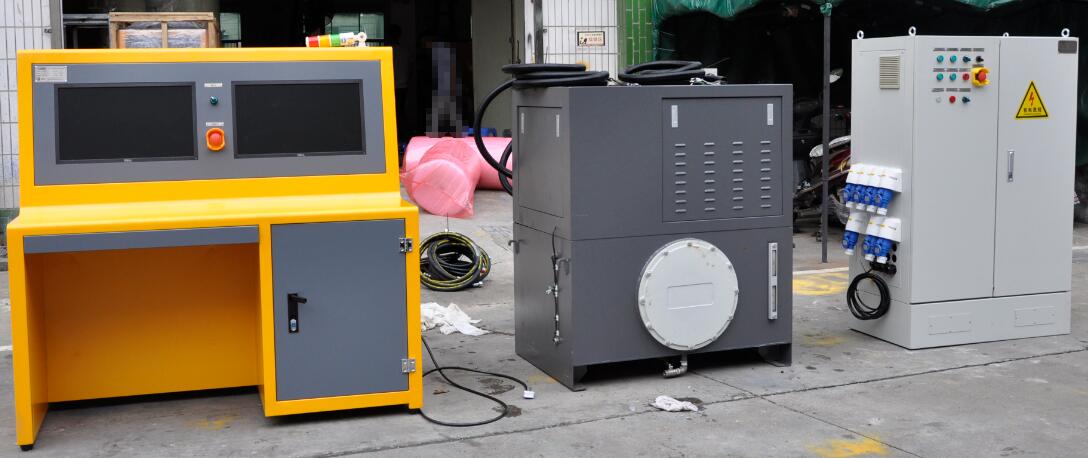

4、设备参考图片

井下工具水压试验系统
