今天给大家带来的分享是关于马达稳态性能的试验及表达方法，详情见下文！

1、试验回路

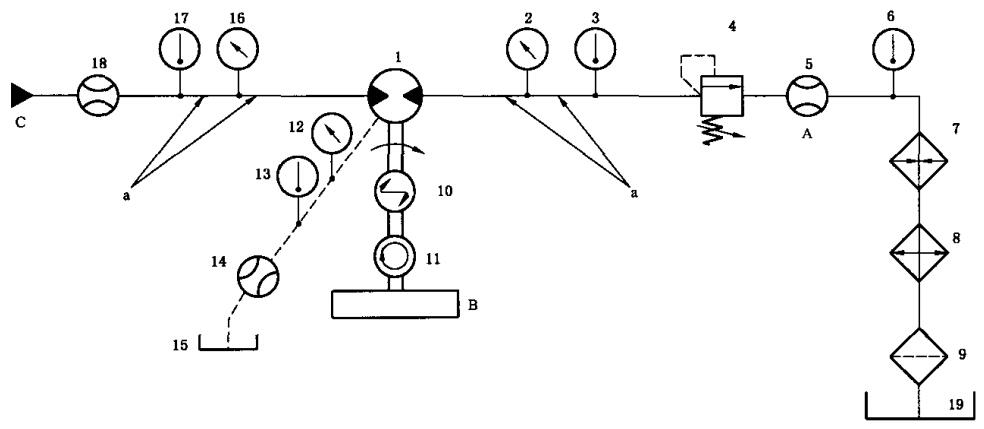

试验回路如图 1 所示，图中所示元件为试验回路必备元件。

如果流量是在马达出口（可选位置）下游测量的，在计算正确的流量时应包括马达壳体的流量。

说明：1——被试马达；2、12、16——压力表；3、6、13、17——温度计；4——溢流阀；

5、14、18——流量计；7——加热器；8——冷却器；

9——过滤器；10——转矩仪；11——转速仪；15、19——油箱；

A——可选择位置；B——负载；C——油源。^a 管子长度见相关规定。

图 1 马达试验回路

2、出口压力

控制马达的出口压力（例如用压力控制阀），其变化在表 1 给定的范围内，并在整个试验过程中保持出口压力的恒定。

此出口压力应与为该马达类型设定的应用场合及制造商的建议一致。

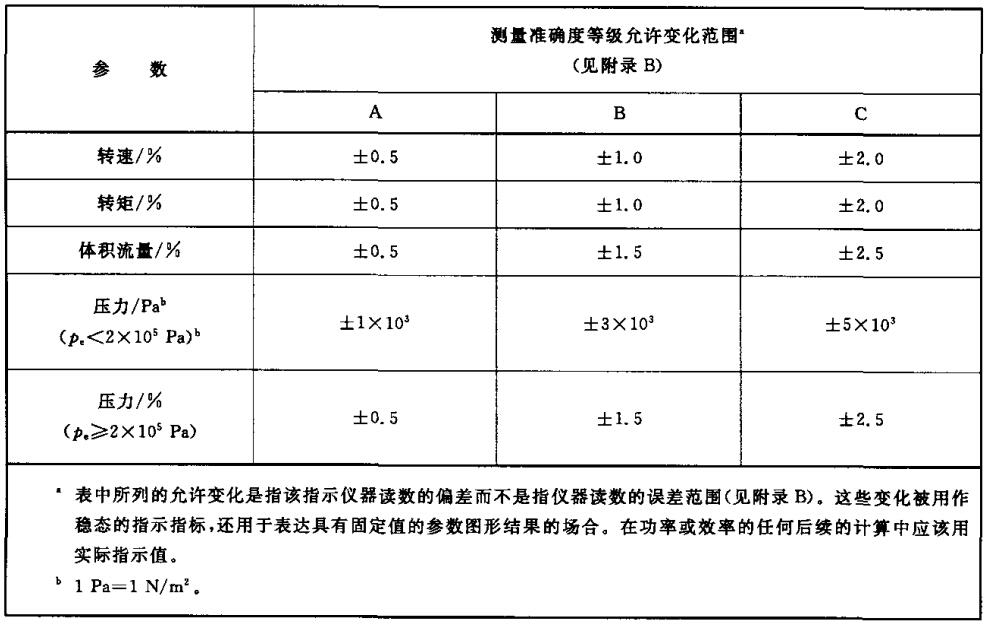

表 1 所选定的参数的平均指示值的允许变化范围

3、试验测量

记录下列测量值：

a）输人流量；

b）泄油流量（适用时）；

c）输出转矩；

d）油温。

在马达的整个转速范围内和若干个输入压力下，给出在输入压力的整个范围内马达性能的有代表性的示值。

4、变量

如果马达是变量式的，则应对最大和最小排量及要求的其他排量（如：总排量的75％、50％和25％）进行试验。

通过调节变量机构得到一定比例排量，以便在零输出转矩下针对同样的进口流量给出所需比例的转速。以马达在最小排量时实现最高转速运转来确定进口流量。

5、反向旋转

对于需要沿两个旋转方向工作的马达，根据需要针对两个旋转方向进行试验。

6、试验结果的表达

马达试验的结果应绘制成曲线，针对不同的有效输入压力P_1。e表示以下各项与转速n的关系：

a）容积效率；

b）总效率；

c）有效输人流量；

d）输出转矩；

e）液压机械效率。

另外，应记录表 2 所列参数。

表 2 马达的试验结果
