今天给大家带来的分享是关于截止阀的静压寿命试验方法。本文内容截取自标准《JB/T 8859-2017 截止阀 静压寿命试验规程》，从技术要求、试验方法、静压寿命试验次数的确定等三方面来给大家一起分享！

1、技术要求

1.1 需进行静压寿命试验的截止阀，密封性能应符合GB/T 13927或GB/T 26480的规定。

1.2 静压寿命试验的试验系统原理如图1所示。

1.3 截止阀试验时，应按阀体上标注的流向安装，且阀杆应竖直朝上。

1.4 无论截止阀采用何种驱动方式操作，进行静压寿命试验时，其所配带的操作装置应一同进行启闭循环试验。

1.5 试验介质为常温水或气体。

1.6 静压寿命试验时，截止阀到达关闭位置后，应将截止阀的出口侧介质压力释放；截止阀由全关位置开启时，其两端的介质压差为1〜1.1倍最大允许工作压力；截止阀关闭过程中，体腔内应充满试验介质并保持50%以上最大允许工作压力。

1.7 静压寿命试验时，截止阀的关闭状态应由驱动装置输出力矩控制。以全关保持密封位置为起点，阀门的开度应达到其实际开度的90%以上。开启行程位置的偏差应不超过5%。

1.8 截止阀的操作力矩，为密封性能试验时可以保持密封性能的情况下，测量所得到的启闭操作的操作力矩。

说明：

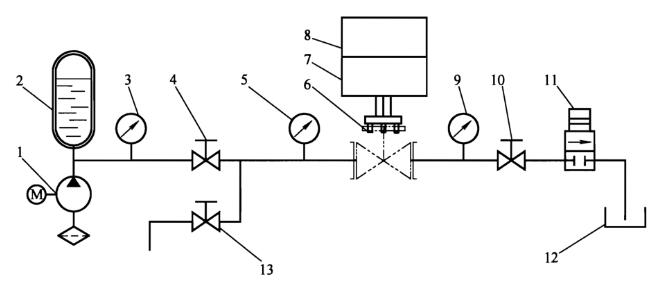

1——泵；2——稳压容器；3——压力表；4——进水阀；5——阀前压力表；6——被试阀；7——行程控制机构；

8——驱动机构；9——阀后压力表；10——阀后控制阀；11——泄压阀；12——水箱；13——进气阀。

图1 静压寿命试验系统原理

1.9 静压寿命试验过程中，每启闭循环500次或双方协商确定的次数，进行一次密封性能和操作力矩的检査。密封性能合格后，继续试验。

1.10 启闭循环试验期间，若操作机构的输出力矩不满足截止阀密封性能，允许调整操作机构的力矩手动或蜗轮蜗杆机构操作的截止阀，施加在手柄或手轮上的操作力不得超过 360 N；电动、液动、气动或其他电-液气联动装置操作的截止阀，用其他配带操作机构调整操作力矩，不得更换执行机构行试验。

1.11 静压寿命试验记录参见附录A。

2、试验方法

2.1 按 1.3 的要求安装截止阀。

2.2 手动操作的截止阀，在常温时最大允许工作压力或最大允许工作压差（有最大工作压差限制时）的条件下，用指示式扭力扳手测量截止阀的开启和关闭时的最大操作力矩。检测3次，取最大值。

2.3 按 2.2 测得的力矩调整驱动机构的控制方式和输出力矩，以符合截止阀关闭密封的要求，并经密封性能试验达到密封性能要求。除调整操作力矩外，还应调整开闭位置。

2.4 达到 1.9 的规定或客户要求的启闭循环次数时，检査密封面的泄漏情况，结果合格则继续循环试验。试验中，若操作力矩不满足截止阀启闭操作，应调整驱动机构的输出力矩，以达到密封要求。当操作力矩不符合 1.10 的要求时，应终止试验。

3、静压寿命试验次数的确定

3.1 终止试验

有下列情况时，应终止试验：

——密封性能试验时，密封性能不符合标准要求；

——阀杆填料经调整后仍不能保持密封或阀体其他部位出现泄漏现象；

——截止阀的阀杆、阀杆螺母等零件磨损，不能正常启闭操作或启闭操作力矩发生较大变化，不符合 1.10 的要求。

3.2 静压寿命试验次数

3.2.1 达到要求的循环试验次数时，若截止阀的性能符合标准要求，则以该试验次数为静压寿命试验次数。

3.2.2 若试验时，截止阀不能继续操作试验或性能不符合标准要求，则以该次检査的前一次所对应的启闭循环次数为静压寿命试验次数。

附录A

（资料性附录）

静压寿命试验记录

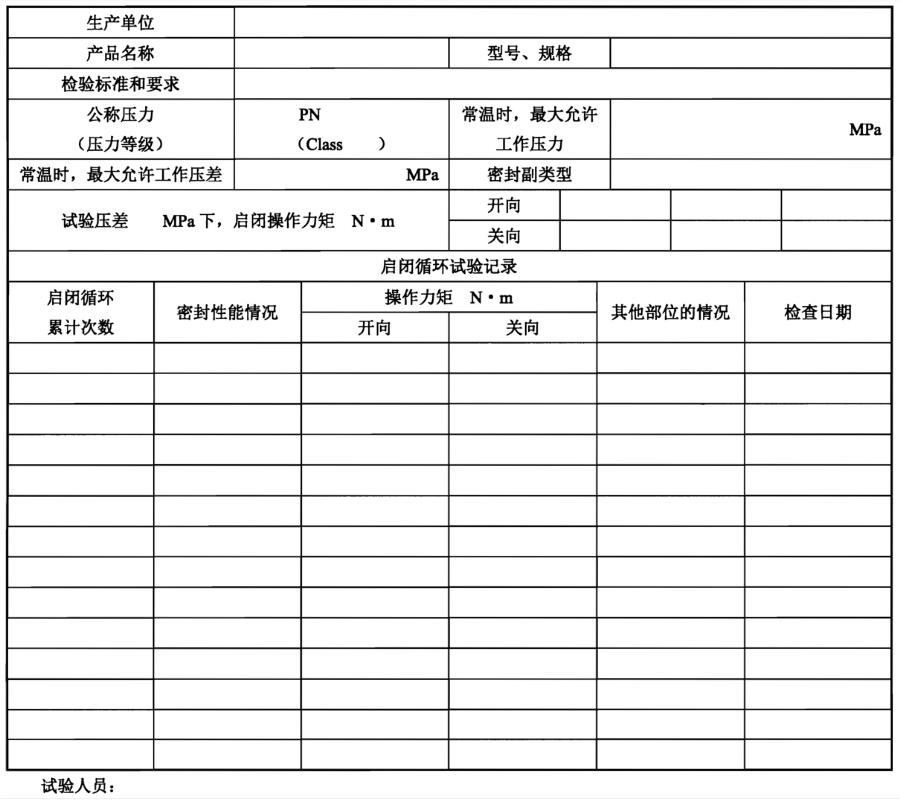

静压寿命试验记录见表A.1。

表A.1 静压寿命试验记录
