工程机械用高温高压液压软管总成耐久性(脉冲)试验方法

2019-11-20 0 编辑:亿威仕 | 市场部

今天带来的分享是关于工程机械用高温高压液压软管总成耐久性(脉冲)试验方法。

工程机械用高温高压液压软管总成通常为HH、HL、HM、HR和HV油基液压流体为介质,工作温度范围在-40℃~120℃内的钢丝编织软管及钢丝缠绕软管总成(以下统称为"软管总成")。耐久性(脉冲),是在液压软管总成规定的使用条件下,工作压力的瞬间改变或周期变化。工程机械用高温高压液压软管总成耐久性(脉冲)试验按如下要求及方法步骤进行。

1、软管总成耐久性(脉冲)试验要求:

1.1 软管总成耐久性(脉冲)试验按标准《GB/T 7939 液压软管总成 试验方法》的规定进行试验时各型软管应达到下表1和表2规定的脉冲次数,其结果不应有渗漏或其他异常现象。

表1 钢丝编织软管总成脉冲试验次数

软管型号
软管内径 mm
脉冲试验压力
脉冲试验温度
脉冲试验次数 万次
1ST、1SN、 R1ATS型
≤25
软管最大工作压力的 125%
100℃±3℃
≥15
≥32
软管最大工作压力
2ST、2SN、R2ATS 型
5~51
软管最大工作压力的 133%
≥20

表2 钢丝缠绕软管总成脉冲试验次数

软管型号脉冲试验压力脉冲试验温度脉冲试验次数 万次
4SP、4SH 型软管最大工作压力的133%100℃±3℃≥40
R12、R13、R15 型120℃±3℃≥50

1.2 耐久性(脉冲)试验是一种破坏性试验,试验后的软管总成应报废。

2、软管总成耐久性(脉冲)试验方法步骤:

2.1 应在组装接头后的30天内,且未经使用的软管总成进行此项试验。

2.2 计算在试验下的软管的自由(暴露)长度。如图1所示,根据软管内径选用下列适当的公式:

a) 软管公称内径22 mm(含22 mm)以下:弯曲180°,自由长度= π[r+(d/2)]+2d。

b) 软管公称内径22 mm以上:弯曲90°,自由K度={π[r+(d/2)]}/2+2d。

式中:

r——最小弯曲半径;

d——软管外径。

2.3 把软管总成试件连接到试验装置上,按图1所示安装,当软管总成公称内径在22 mm(含22 mm)以下时,应弯曲180°;大于22 mm时,弯曲90°。

液压软管总成耐久性(脉冲)试验安装示意图

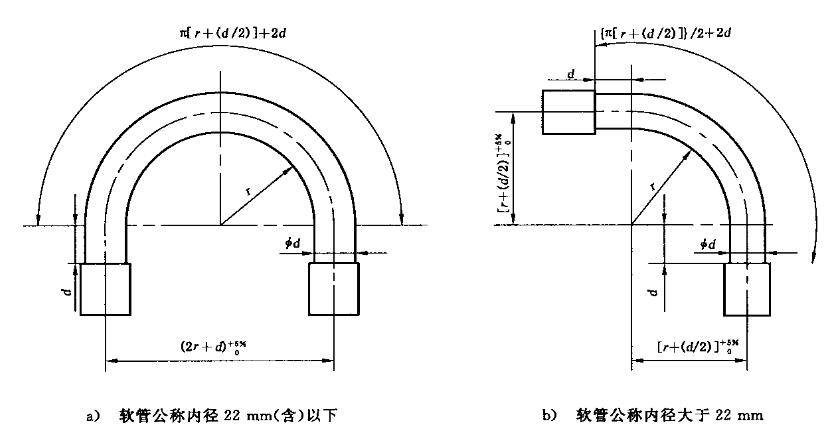

图1  软管总成耐久性(脉冲)试验安装示意图

2.4 选择的试验油液应符合黏度等级ISO VG 46(在40℃时,46cSt±4.6cSt)的要求,使其在软管总成内以足够的速度循环,以维持相同的温度。

2.5 对软管总成内部施加一脉冲压力,其频率在0.5 Hz〜1.3 Hz(30周期/分至78周期/分之间),记录试验的频率。

2.6 压力循环应在图2所示的阴影区域内,并使之尽可能接近图示曲线。压力上升的实际速率应在 100 MPa/s〜350 MPa/s 之间。

2.7 对软管总成进行脉冲试验,其压力为软管总成最髙工作压力的100%、125%、133%,试验油温度保持在10C℃±3℃。

2.8 脉冲试验的持续总脉冲次数的确定,按产品标准规定,试验可以间歇进行。

2.9 在完成所箱的总脉冲次数后,软管总成未呈现失效现象,则认为通过了脉冲试验。

液压软管总成耐久性(脉冲)试验的压力周期曲线图

a——压力上升速率切线;

b——在此两点之间确定压力上升速率;

c——一个完整脉冲周期的45%至55%;

d——一个完整的脉冲周期。

注1:压力上升切线是通过压力上升曲线上的两个点绘制的直线,一个点在试验压力的15%处,而另一点在试验压力的85%处。

注2:点0是压力上升切线与压力为0 MPa的交点。

注3:压力上升速率是压力上升切线的斜率,用MPa/s表示。

注4:周期速度应是一致的,在0.5 Hz〜1.3 Hz范围。

图2  耐久性(脉冲)试验的压力周期曲线

以上就是关于工程机械用高温高压液压软管总成耐久性(脉冲)试验方法的所有内容。

液压软管总成进行耐久性(脉冲)试验的目的是通过模拟产品实际用途,通过脉冲压力试验,使管子在脉冲压力条件下,尽早疲劳,测得更为详细的数据。
