今天给大家带来的分享是关于海洋仪器环境试验方法中水压试验的方法。该试验方法主要用于考核或确定海洋仪器在水压环境条件下使用的使用性。

（如果您对用于该试验的深海水压模拟试验设备感兴趣，欢迎与我们联系！电话：0755-8889 8859  QQ：459675648。）

1、试验要求

1.1 —般要求

海洋仪器水压试验的标准大气压条件按照GB/T 32065.1——2015 中4.2的规定进行；试验样品安装按照GB/T 32065.1——2015中6.1的规定进行；试验中断处理按照GB/T 32065.1——2015 中第7章的规定进行。

1.2 试验设备

1.2.1 水压试验系统应符合GB/T 32065.1——2015中第5章的规定。

1.2.2 水压试验系统波动度应符合下列要求：

a）0.1~MPa〜1 MPa（含1 MPa）小于 0.05 MPa；

b）1MPa〜10MPa (含 10 MPa）小于 0.1 MPa；

c）10 MPa以上小于1 MPa。

1.2.3 压力表的量程选择宜为试验最大压力的1.5倍。

1.2.4 压力表准确度等级优于1级。

1.2.5 试验介质：淡水。

1.2.6 试验用水温度：5℃〜35℃。

1.2.7 水温与试验样品温度差不超过±5℃。

1.3试验严酷等级

1.3.1试验压力

1.3.1.1恒定压力

试验压力为试验样品实际工作压力的1.25倍，见式（1)。

p_n=1.25p_s      ... ... ... ...（1）

式中：

p_n——试验压力，单位为兆帕（MPa）；

p_s——海洋仪器实际工作压力，单位为兆帕（MPa）。

1.3.1.2 交变压力

除另有规定外，海洋仪器交变压力试验应从下列数值中选取：

a）高压阶段压力（表压）： p_n；

b）低压阶段压力（表压）：0、10%p_n、20%p_n、50%p_n。

1.3.2 升降压速率

除另有规定外,升降压速率应符合下列规定：

a) 升压速率不超过2 MPa/min，如需要可分阶段升压：

b) 降压速率不超过20 MPa/min，如需要可分阶段降压。

1.3.3 持续时间

1.3.3.1 恒定压力

除另有规定外，经试验双方约定海洋仪器恒定压力试验持续时间应从下列数值中选取：1h、2h、4h、8h。

1.3.3.2 交变压力

除另有规定外，经试验双方约定海洋仪器交变压力试验时间应从下列数值中选取：

a）高压阶段持续时间：0.5 h、l h、2 h、4h；

b）低压阶段持续时间 ：5 min、15 min、30 min。

1.3.4 循环次数

除另有规定外，经试验双方约定海洋仪器交变压力试验循环次数应从下列数值中选取：3、6、9。

2、试验过程

2.1 预处理

将试验样品放置在标准大气压条件下，使之达到温度稳定，或按试验双方的约定进行。

2.2 初始检测

按试验双方的约定对试验样品密封部位及关键结构件进行外观检查、外形尺寸及重量测量、整机电性能、机械性能检测，并将检测数据记录在表A.1。

2.3 试验步骤

2.3.1 试验样品放罝

试验样品在不包装状态，按工作姿态或试验双方约定的姿态放入压力容器内。

2.3.2 恒定水压

本试验以图1所示为一个完整过程，其中AB为升压阶段， BC为保压阶段， CD为 降压阶段：

a）升压阶段，以不超过2 MPa/min的速率将试验舱内压力升至1.3.1.1规定的p_n值；

b）保压阶段，持续时间应按1.3.3.1的规定选取；

c）降压阶段，以不超过20 MPa/min的速率将试验舱内压力降至0。

图1 恒定压力试验示意图

2.3.3 交变水压

本试验以图2所示为一个完整过程，其中A₁B₁、A₂B₂、A_nB_n为各周期升压阶段，B₁C₁、B₂C₂、B_nC_n为各为各周期保压阶段，C₁D₁、C₂D₂、C_nD_n为各为各周期降压阶段，D₁A₁、D₂A₂、D_nA_n为各为各周期低压保压阶段：

a）升压阶段，以不超过2MPa/min的速率将试验舱内压力升至1.3.1.2a）规定的高压阶段p_n值；

b）高压保压阶段，持续时间T_n按1.3.3.2a)的规定选取；

c）降压阶段，以不超过20 MPa/min的速率将试验舱内压力降至1.3.1.2b）规定的低压保压阶段压力值；

d）低压保压阶段，持续时间t_n按1.3.3.2b）的规定选取；

e）循环次数，从1.3.4中选取。

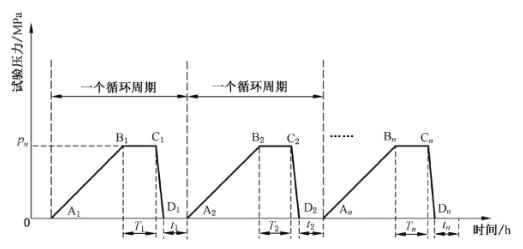

图2 交变压力示意图

2.4 过程检测

在试验过裎中，观察水压试验系统的压力表显示数值是否异常波动，除此之外检测内容由双方另行约定，并将检测数据记录在表 A.1。

2.5 恢复

试验样品在通风状态下进行吹风干燥，按试验双方的技术约定进行恢复。若样品在试验前后有明显变化，在打开相应密封结构时应采取保护措施。

2.6 最后检测

按试验双方的技术约定对试验样品密封部位及关犍结构件进行外观检查、外形尺寸及重量检测、整机电性能、机械性能检测，并与初始检测数据进行比较，记录数据见表 A.1。

3、相关倍息

当使用本部分规定的方法时，试验双方的约定应包含如下信息：

a）预处理；

b）初始检测；

c）试验样品在试验期问的状态；

d）试验压力、升降速率、持续时间和循环次数；

e）过程检测；

f）恢复；

g）最后检测；

h）试验双方同意的对试验程序的任何更改。

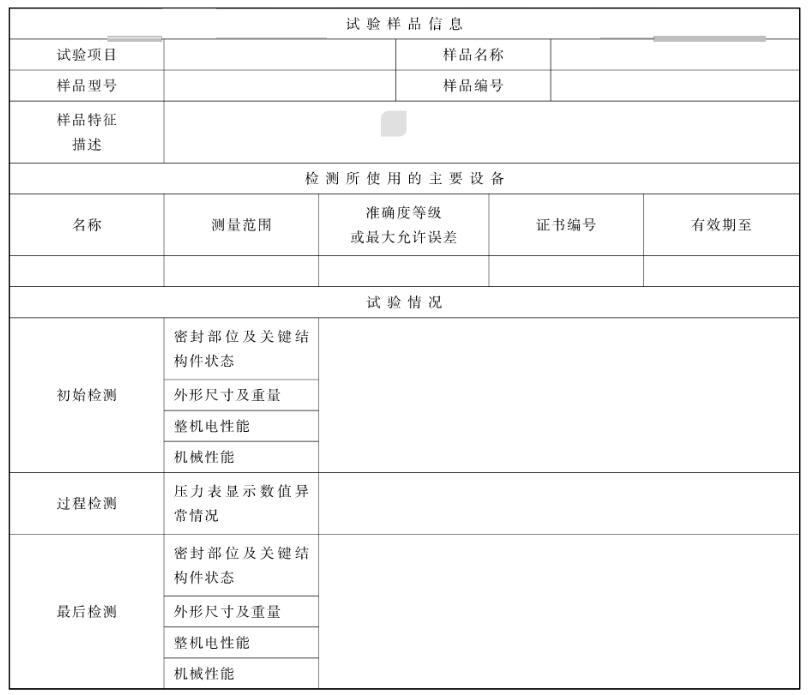

表A.1 试验样品检测数据记录表
