今天同大家分享的是橡胶或塑料软管组合件在高压（大于3MPa）和低压（1.5MPa~3MPa）下进行的无曲挠软管脉冲试验。文章将从试验装置、试验流体（介质）、试验温度、试样、试验程序等多方面的要求进行说明。

1、试验装罝

1.1 加压装置

能使液压流体循环通过试样，并以（1±0.25）Hz的频率对试样施加内脉冲压力，同时保持该流体在所要求的试验温度下，每一压力周期应在图1（高压试验）和图3（低压试验）所示的公差范围内。高压试验的额定升压速率由图2的式（1）给出。低压试验的升压速率应使脉冲保持在波形范围内（见图3）。

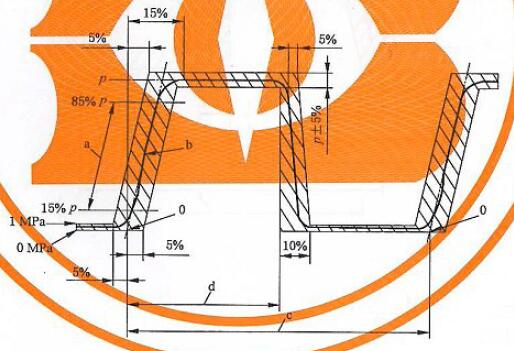

说明：

p——试验压力；a——于该两点间测定的升压速度；b——升压正割线；c——一个脉冲周期；d——45%~55%周期。

升压正割线是升压曲线上两点间的连接直线，其中一点为试验压力的15%，另一点为试验压力的85%。

0点为升压正割线与压力为零处的交点。

升压速率为升压正割线的斜率，以MPa/s表示。

额定升压速率R应按式（1）计算：

R=ƒ（10p-k）... ... ... ... ... ... （式1）

式中：

R——升压速率，单位为兆帕每秒（MPa/s）；

ƒ——频率，单位为赫兹（Hz）；

P——額定试验压力，单位为兆帕（MPa）；

k——=5MPa。

实际升压速率应如图所示测定，其公差范围应在计算额定值的±10%以内。

图1  高压试验脉冲压力波形范围

说明：

p——试验压力；

a——一个脉冲周期；

b——45%〜55%周期；

升压应在图示波形范围内。

图2  低压试验脉冲压力波形范围

1.2 图示记录装罝，数字贮存器或示波器

能测量压力周期以确保波形在图2或图3的范围内。该记录装置应具有超过250 Hz的固有频率，并应严格减振以便在0.6倍固有频率及以下时给出误差在5%以内的平坦响应。

2、试验流体

优先选取40℃下运动粘度为32mm2/s〜100mm2/s的试验流体（即 ISO 3448 所规定的 ISO VG32级 〜ISO VG100级），并以足以保持试验流体温度均匀的速度使其在试样内循环。经用户与制造方协商，也可使用其他流体。

3、试验温度

试验的温度通常由依据的软管标准规定。当软管标准中没有规定试验温度时，下列温度为优选温度：

85℃、100℃、120℃、125℃、135℃、150℃。

试验流体在规定或选定温度下于试样内循环流动，温度公差为±3℃，不允许冷却或加热试验仓，除非所依据标准要求试验选用合成基试验流体在高于150℃的温度下进行试验。当要求150℃以上时，试验流体无需循环，只要将流体和试样在试验仓于规定温度下加热即可，温度公差为±5℃。

4、试样

1、试样应为一完整的装配上适应终端软管接头的软管组合件。除非另有规定，应试验四根装配有终端软管接头不超过30d的未经老化的软管组合件，如果所依据标准有要求，也可试验经老化的软管组合件。

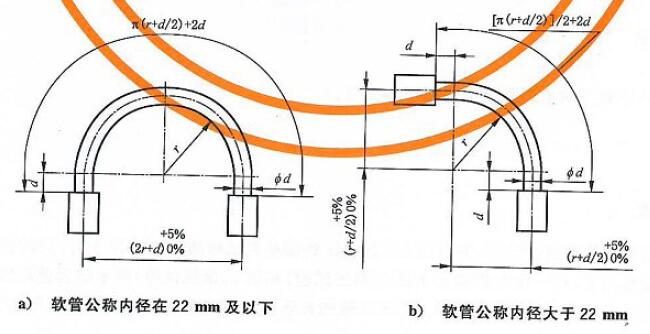

2、如图3所示计算试样中必要的软管自由长度。

当d小于25.4mm，用d=25.4代替软管自由长度公式中的+2d项，从而使软管接头与弯曲半径开始处之间呈平直状态。

实际的软管自由长度与计算出的软管自由长度一致，其公差为0+1 0%或+80mm，两者以较大者为准。

说明：r——最小弯曲半径；d——软管外径。

图3  压力脉冲试验试样

5、程序

5.1 将试样与试验装置相连接。试样应按图3安装，即，公称内径为22mm及以下的软管试样应弯曲180°；公称内径大于22 mra软管应弯曲90°。

5.2 将试验流体升温至试验温度，然后以恒定频率向软管组合件内部施加脉冲压力，高压试验为0.5 Hz和1.3 Hz之间，低压试验为0.2 Hz和1.0 Hz之间，记录所用脉冲频率。根据试验压力，循环压力应落在图2或图3阴影区域内，持续试验至规定脉冲循环次数或直至软管组合件损坏为止。如果在完成最小循环次数前停止脉冲试验，当重新开始试验并达到试验温度之前，在软管或软管接头接合处可能会出现渗漏，应按ISO/TR 11340分类规定记录渗漏等级。小于4级的渗漏不构成软管组合件故障。

根据所依据的标准，确定脉冲试验持续时间，以总脉冲循环次数表示，当需要使用商定的试样时，应引用相关软管或软管组合件标准。

建议经常更换试验流体以防故障。

以上就是今天的分享的内容。温馨提示软管组合件无曲挠液压脉冲试验为破坏性试验，试验后的组合件应报废。
