液压溢流阀稳态特性试验方法

2019-09-16 0 编辑:亿威仕 | 市场部

液压溢流阀稳态特性试验按出厂试验项目与试验方法中的规定试验全部项目,各项目试验方法如下:

1、在调压范围及压力稳定性试验时,应在整个调压范围侧量压力振摆值,并在压力振摆值最大点侧试3min内的压力偏移值。

2、在内泄漏量试验时,将被试阀4的进口压力由调压范围上限值的75%逐渐下降至零,其间设定几个测量点设定的测量点数应足以描绘出曲线,逐点测量被试阀4的内泄漏量,并绘制进口压力一内泄漏量曲线(见图1)。

液压溢流阀稳态特性试验-进口压力——内泄露量曲线示意图

图1  进口压力——内泄露量曲线

3、在卸荷压力试验时,将通过被试阀4的流量由零逐渐增大至试验流量,其间设定几个测量点设定的测量点数应足以描绘出曲线),逐点测量被试阀4的卸荷压力并绘制流量一卸荷压力曲线见图2

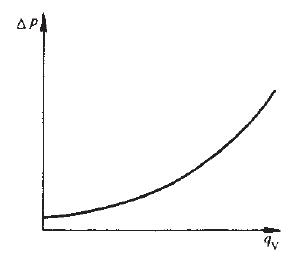

液压溢流阀稳态特性试验-流量——卸荷压力曲线示意图

图2  流量——卸荷压力曲线

4、在压力损失试验时,将通过被试阀4的流量由零逐渐增大至试验流量,其间设定几个测量点设定的测量点数应足以描绘出曲线),逐点测量被测阀4的压力损失。并绘制流量一压力损失曲线见图3

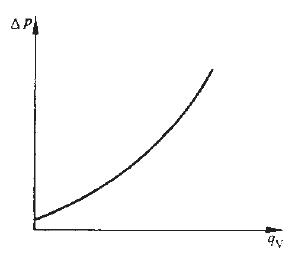

液压溢流阀稳态特性试验-流量——压力损失曲线示意图

图3  流量——压力损失曲线

5、在稳态压力一流量特性试验时,将被试阀4分别调定在调压范围下限值当调压值范围下限值低于1.5MPa时,则调定在1.5MPa )、中间值和上限值,通过被试阀4的流量均为试验流量。然后改变系统压力,逐点测量被试阀4进口压力和相应压力下通过被试阀4的流量,并绘制等压力特性曲线见图4

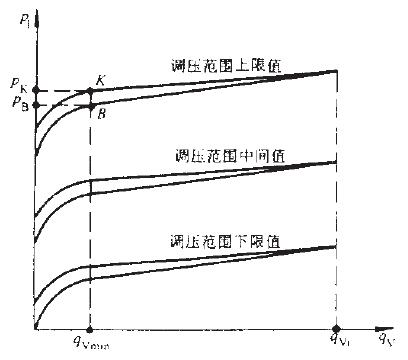

液压溢流阀稳态特性试验-等压力特性曲线示意图

注1:图中qVt为试验流量,qVmin为被试阀4在开启、闭合过程中规定的最小溢流量设定值。

注2:图中K点为被试阀4开启点,B点为被试阀4的闭合点。

注3:图中PK为被试阀4的的开启压力国、PB为被试阀4的闭合压力。

注4:开启率p(-Kp(-K=PK/PD*100%,闭合率p(-Bp(-B=PB/PD*100%

式中PD——试验中规定的被试阀4进口调定压力

图4  等压力特性曲线
