压力降,简称压降,是指流体在管中流动时由于能量损失而引起的压力降低。液压快换接头进行压力降试验就是为了通过同样规格接头及管子进行压力降试验,测得净压力降的过程,具体试验方法步骤如下:

1、按下图1所示将接头总成装入试验装置中。选择额定流量的25%~150%,至少六个试验流量值(必须包括额定流量的100%)。如果接头没有规定额定流量,则采用下表1中所规定的数值。

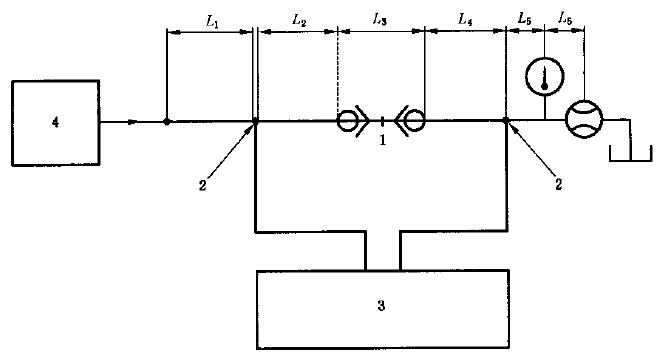

液压快换接头压力降试验回路示意图

L1=接头管直径或管路直径的10倍;L2=接头管直径或管路直径的5倍;

L3=接头加上端部管件;L4=接头管直径或管路直径的10倍;L5=接头管直径或管路直径的5倍;

尺寸L1~L5为最小长度;

1——试件;2——压力测量点;3——接到压差测量装置;4——控制液体供给量。

图1 压力降试验回路

2、在选择的试验流量下按接头总成正反两个方向测定并记录压力降。

接头公称通径

(软管公称内径)/

mm

56.31012.51619202531.54050

额定流量/

L/ min

312234574100106189288379757

表1 标准额定流量

3、从试验装置上拆下接头总成,装上一支相应规格管件相适应的管子,按步骤1选定,以相同的试验流量测定和记录压力降。

4、在整个压力降试验期间,试验油液粘度保持28.8 mm²/s~35.2mm²/s。记录油液类别及温度。

5、由步骤2规定所测定的压力降减去按步骤3规定所测定的压力降,其差值即为接头总成净压力降。对每种流动方向在坐标纸上绘制压力降曲线(推荐用全对数坐标纸,以便得到一条直线,线可能不通过某些点。但应表示这些点之间的平均值)。

6、如果在任何一种流量下,通过接头总成一个方向流动的压力降数值比通过接头总成另一方向流动的压力降数值少10%,则选用两值中的较大值。

以上就是今天的分享!更多内容可参考相关标准《GB/T 5861 液压快换接头试验方法》。如您对上述试验所需的液压快换接头压力降试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648
