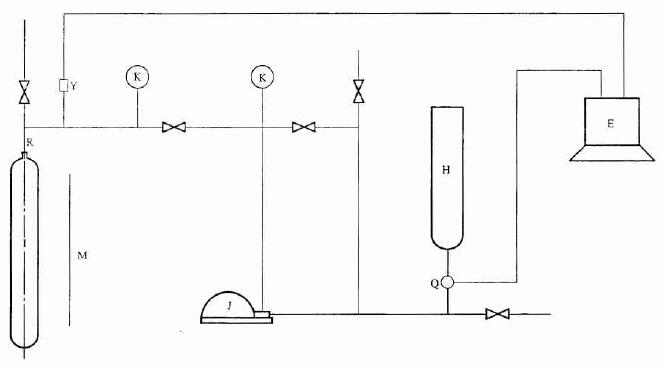

气瓶水压爆破测试系统一般包括加压装置、承压管道、测量仪表和数据处理计箅机等4个组成部分（测试系统示意图如图下），今天我们来了解下相关标准对这4部分的要求。

说明：J——增压装且；I——受试瓶；R——专用接头；H——贮水容器；

K——压力测量仪表；E——计算机；Y——压力传感器；Q——流量传感器；M——安全防护设施。

气瓶水压爆破测试系统示意图

一、加压装置

1、受试瓶的加压可以选用电动柱塞泵、气驱泵或其他增压装置；

2、增压装置的额定工作压力不小于气瓶设计爆破压力的1.5倍；

3、增压装置的流量可以按照受试瓶的试验速率进行人工调节；

4、对受试瓶不能施加除试验水压以外的任何其他外力。

二、承压管道

1、全部承压管道应选用金属管；

2、承压管道应经过耐压试验，试验压力应不小于气瓶设计爆破压力的1.5倍；

3、承压管道应妥善布置，保证系统内的气体能全部排净；

4、承压管道与设备、仪表的连接应具有良好的密封。

三、测量仪表

1、测试系统进水计量用的流量传感器可为液柱计量式或质(重)量计量式。传感器的精度应不低于0.5级；

2、测试系统中用于压力测定的压力传感器，精度不低于0.5级。用于压力监测用的压力表。精度不低于1.6级。压力表的最大量程为气瓶设计爆破压力的1.5~3倍；

3、用于测定试验环境温度和试验用水温度的温度测量仪表，最小显示值应不大于1℃ 。

四、数据处理用计算机

1、根据采集的进水量和压力的数据，自动绘制出受试瓶的压力-进水量曲线图。压力及进水量的数据采集频率不低于5次/秒；

2、以数字正确显示受试瓶的实际爆破压力；

3、根据压力-进水量曲线，以数字方式显示受试瓶(不含缠绕气瓶)的屈服压力。无明显屈服现象的受试瓶，按曲线偏离(或偏离至某一很小的规定值)比例膨胀线时的压力值即显示受试瓶的屈服压力。

以上就是关于气瓶水压爆破测试系统的4个组成部分的要求内容。

温馨提示：气瓶水压爆破试验具有较高的危险性，测试时必须严格按相关标准的测试要求进行并遵从相关安全注意事项，及选用正规厂家生产的爆破试验设备。
