液体过滤器过滤性能之压降-通量性能试验方法概述：

在不同的压差和常温条件下，使试验液通过被测试过滤器，测量过渡器的液体通量。

一、试验步骤：

1、在试验液储槽内加入洁净水，打开阀门2，关闭阀门4，8，9，11，启动泵3.打开阀门4，8，清洗系统。

2、待系统清洗干净，关闭阀门8，打开阀门9，使系统内洁净水通过不装过滤元件的过滤器7。

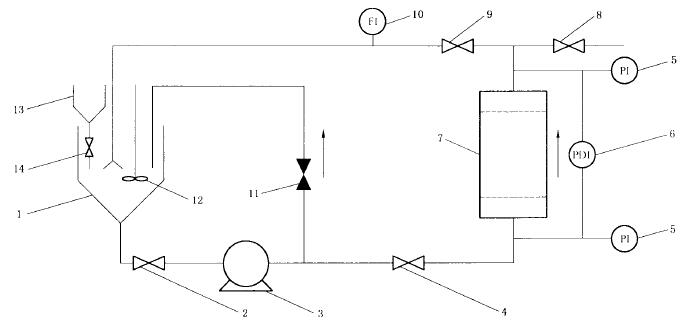

说明：1——试验液储槽；2——试验液储槽底阀；3——泵；4——回路阀；5——压力表；6——差压计；7——过滤器；8——取样及排放阀；9——回路阀；10——流量计；11——节流阀；12——搅拌器；13——固相添加装置；14固相添加装置出口阀。

液体过滤器过滤性能测试系统图

3、调节节流阀11，使得通过过滤器的流量达到过滤元件的额定值，记录过滤器前后的压差和流量。按合适的相等增量加大流量，流量测点应不少于4点，同时记录各流量测点相对应的过滤器筒体的压降。

4、从步骤3被测过滤元件的额定值按步骤3测定的流量测点逐渐减少流量，记录各流量测点相对应的过滤器筒体的压降，计算各流量点的平均压降△P1。

5、将被测过滤元件装入过滤器筒体，按步骤3、4测得相应的流量点测量的压降，并分别求得对应流量点平均压降△P2。

二、数据处理

1、计算过滤元件压降△P：

△P=△P2-△P1  式中：

△P2——试验用过滤器总压降，单位为兆帕斯卡（MPa）；

△P1——试验用过滤器筒体的压降，单位为兆帕斯卡（MPa）；

△P ——试验用过滤元件的压降，单位为兆帕斯卡（MPa）。

2、根据试验测定的压降和流量，过滤元件的通量等于流量除以过滤面积，得到压降和通量的关系，绘制压降-通量曲线。

3、针对任意过滤器，可以用不安装过滤元件的实际过滤器按试验步骤2、3测定压降-流量曲线；再根据过滤元件的压降-通量曲线算出该过滤器的额定流量。
