安全阀在线检测装置设备原理(图)

2016-09-16 0 编辑:亿威仕 | 市场部

 安全阀在线校验设备由三部分组成:液压动力单元、机械夹具、数据采集处理单元。这三部分通过一条10米长的液压软管和两条10长的五芯屏蔽相互联成一个完整的安全阀在线测试系统。下面我们就来看一下这三部分的原理(含原理图)。

一、液压动力单元:提供可调节的液压输出和流量,最大输出70MPa,最大提升力50KN,用以控制外加的提示力和提升速度。




液压动力单元原理图

二、机械夹具:保证对待测安全阀实施夹持定位,为液压动力单元提供施加外力的环境,采用串联组合式结构,拆卸方便快捷。

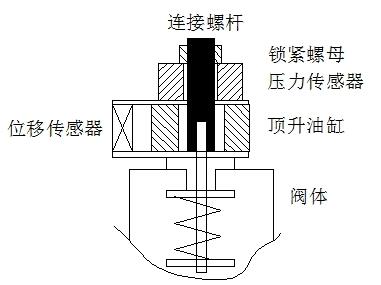

机械夹具原理图

三、数据采集处理单元:系统配置有压力传感器,位移传感器和压力变送器。压力传感器测量油缸顶升压力,位移传感器测量油缸顶升行程,压力变送器测量安全阀管路中的压力,通过采集卡传递到计算机,校验过程中可实时显示压力校验曲线,自动记录安全阀校验值、自动判别安全阀校验值是否符合标准要求,自动生成标准报告,并自动存储以上数据。




数据采集处理单元原理图
