前    言

本标准按照GB/T 1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由胜利石油管理局钻井专业标准化委员会提出并归口。

本标准起草单位:胜利石油管理局渤海钻井总公司管具公司。

本标准主要起草人:巴鲁军 王玉奎 邓鹏 杨立强 苗同勇 张铁军 李超

本标准属于首次发布,有效期三年,到期复审。

井控装置现场试压技术规范

1、范围

本标准规定了陆上钻井、井下作业过程中井控装置现场试压方式、技术指标、安全要求和操作程序。

本标准适用于陆上钻井、井下作业现场井控装置的水密封试压检测。

2、规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 20174 石油天然气工业钻井和采油设备钻通设备;

SY/T 5964 钻井井控装置组合安装调试与维护。

3、试压方式

3.1 采用试压塞封堵套管头试压。

3.2 采用皮碗堵塞器封堵套管试压。

3.3 采用套管与井控装置整体试压。

4、试压设备及工具要求

4.1 试压设备及辅件应安全可靠,其最大工作压力大于井控装置的额定工作压力。

4.2 试压记录应使用电子压力计或图表记录器,压力测试范围应在压力计最大量程的25%-75%之间。

4.3 试压用的皮碗堵塞器最大外径应大于试压套管内径3-6mm,套管头试压塞应与井口相应的套管头匹配。

4.4 井控装置的密封试压均采用清水试压,冬季(≤5℃)采用添加防冻剂的清水或其他防冻液体。

5、试压技术指标

5.1 整体全井筒试压可以不进行低压试验,高压试验压力应低于套管鞋处地层破裂压力和套管抗内压强度80%。

5.2 使用皮碗堵塞器试压,应符合SY/T 5964中的相关要求。

5.3 环形防喷器作封闭钻杆试验。试压钻杆尺寸应符合GB/T 20174的要求,高压试验压力为额定工作压力的70%。

5.4 井口试压应进行低压试验,低压试验在高压试验前进行。

5.5 试压技术指标应符合表1的规定或执行钻井工程设计的要求。

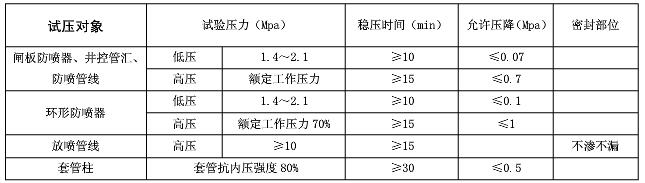

表1 试压技术指标

6、试压的防护与安全

6.1 试压管线使用前应进行检查,出现裂纹、鼓包、变形等外观损伤应进行更换。

6.2 试压接头应每使用6个月或使用300次后进行探伤检验。

6.3 试压过程中,现场人员应有防护措施。

6.4 试压结束后,不应使用防喷器泄压。

7、试压的组织与实施

7.1 井控装置的现场试压应由钻井队或作业队工程技术人员具有资质的试压队伍组织试压,试压结束后填写好试压记录,并保留试压曲线。试压记录格式参见附录A,试压曲线格式参见附录B。

7.2 试压记录应由现场监督或其委托人、钻井队负责人、试压人员三方代表签字认可。

8、试压操作程序

8.1 试压前的准备

8.1.1 试压设备、工具及仪器仪表应工作良好。

8.1.2 若使用套管头试压塞试压,应确认试压塞外圈无损伤变形,密封圈完好。将一根与闸板芯相匹配的钻杆接好试压塞,将试压塞下至套管头密封段,对角顶好顶丝,打开套管头旁通。

8.1.3 若使用皮碗堵塞器试压,应确认堵塞器橡胶无缺损,尺寸符合套管内径要求。堵塞器上下各接一根与闸板芯相匹配的钻杆,缓慢将堵塞器放入套管内。

8.1.4 根据现场情况,可将试压管线连接到井口、节流管汇或压井管汇。

8.1.5 试压操作中的管汇阀门编号见图1。

8.2 试压操作步骤

8.2.1 防喷器依次与管汇阀门同时试压。

8.2.2 除了放喷管线,其余部件均应进行低压试验,且在高压试验前进行。

8.2.3 节流、压井管汇从外往内逐个试压。

8.2.3.1 试压管线与井口连接,阀门及放喷管线试压顺序:

a) J8、J9、Y1和单流阀;

b) Y2(a、b)、J5、J6b、J7、J11阀门;

c) 1#、J2a、J3b、J6a阀门;

d) 2a、J2b、J3a阀门;

e) 4#阀门;

f) 3b阀门;

g) 2b、3a阀门;

h) 放喷管线。

8.2.3.2 试压管线与压井管汇连接,阀门及放喷管线试压顺序:

a) 重复8.2.2.1中a)、b)的操作步骤;

b) J2a、J3b、J6a阀门;

c) J2b、J3a阀门;

d) 4#阀门;

e) 3b阀门;

f) 3a阀门;

g) 2b阀门;

h) 2a阀门;

i) 1#阀门;

j) 放喷管线。

8.2.3.3 试压管线与节流管汇连接,阀门及放喷管线试压顺序:

a) 重复8.2.2.1中a)-d)的操作步骤;

b) 2b阀门;

c) 3a阀门;

d) 3b阀门;

e) 4#阀门;

f) 放喷管线

8.2.4 放喷管线的试压:关闭J8,打开其余各处阀门,将放喷管线两边出口用堵头封堵,再进行试压。

8.2.5 若井口防喷器和管汇的结构有变动,试压程序可作适当调整。各阀门试压时,必须把其前面的阀门和后面的阀门全部打开。试压完后各阀门再恢复到图1要求的标准开关状态。


注:J1—液动节流阀;J4—手动节流阀;1~3a,4,J2,J3,J5~J9,Y1~Y3—手动平板阀,3b—液动平板阀。冬季为1、4开,2b、3a关。

图1 节流、压井管汇示意图
