今天为大家分享的是：减压阀流量试验方法及流量特性试验方法的介绍，如您需要了解的是减压阀流量及流量特性试验系统，请与我们联系！电话：0755-8889 8859  QQ：459675648.

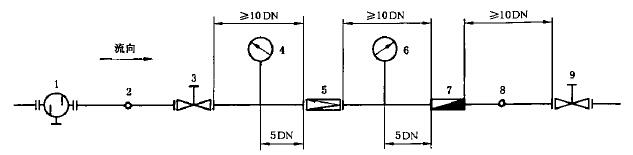

1——过滤器；2、8——温度计；3、9——截止阀；4、6——压力表；5——被测阀；7——流量计。

图1 减压阀性能试验系统示意图

一、减压阀流量试验方法：

1.1 流通能力CV值的测定

流通能力CV与KV的关系为：CV=1.17KV。

试验系统如图1所示。试验时，保持减压阀两端压差0.1MPa，但阀后压力不得小于0.035MPa，使减压阀在节流状态下开度达最大，取3次实测流量的算术平均值。

根据式（1）~式（5）可计算得出流通能力。

液体：

气体：

P2/P1>0.5：

P2/P1≤0.5：

蒸汽：

P2/P1>0.5：

P2/P1≤0.5：

式中：

CV——流通能力；

Q——体积流量，单位为立方米每小时（m³/h）；

G——质量流量，单位为千元每小时（Kg/h）；

P1——进口工作压力，单位为兆帕（MPa）；

P2——出口工作压力，单位为兆帕（MPa）；

△P——进、出口压力差，单位为兆帕（MPa）；

t——工作温度，单位为摄氏度（℃）；

ρ——流体密度，单位为克每立方厘米（g/cm³）；

K——过热系数，K=1+0.013t；

ts——过热度（过热蒸汽温度减去饱和蒸汽温度），单位为摄氏度（℃）。

1.2 测量

试验介质为常温水，试验系统按图1.给定最高进口工作压力，调节减压阀为某一出口压力，此时减压阀后的截止阀为微小流量。然后逐渐开大截止阀使出口压力偏差达最大允许值 ，此时记录的流量为最大流量。

二、减压阀流量特性试验方法：

2.1 试验介质

常温空气；水（水用减压阀）；蒸汽（蒸汽用减压阀）。

2.2 试验程序

试验系统按图1.给定最高允许进口工作压力，调出口压力分别为该弹簧压力级内最高、最低压力。保持该工况最大流量，然后改变减压阀前截止阀的开度，使进口压力在80%~105%最高工作压力范围内变化，记录此时出口压力偏差值。
