蒸发器密封性能试验方法简介

2019-01-16 0 编辑:亿威仕 | 市场部

蒸发器密封性能试验方法简介:

1、水中气密性试验

水中气密性试验是在管内充进一定压力的压缩空气或氮气,然后将蒸发器浸入20℃~35℃水中1min,用肉眼观察有无气泡漏出。密封性能试验压力,见下表:

项目密封性能试验压力/Mpa备注
盘管截面全部圆管 1.8
部分盘管截面D形管或异形管 1.3 盘管加工成截面异形管
板式蒸发器 1 板式蒸发器厚度≥1.5
0.8 板式蒸发器1.2≤厚度<1.5
0.7 板式蒸发器1.1≤厚度<1.2
0.6 板式蒸发器,管路单面吹胀
0.7 镶嵌毛细管板式蒸发器

2、蒸发器年泄露量试验

蒸发器管路内充入制冷剂,放置在正压室内,环境温度16℃~32℃,检漏仪调节到年漏量0.5g,对蒸发器任何部位进行检漏,观察检漏仪显示结果。

3、镶嵌毛细管蒸发器的回泄试验

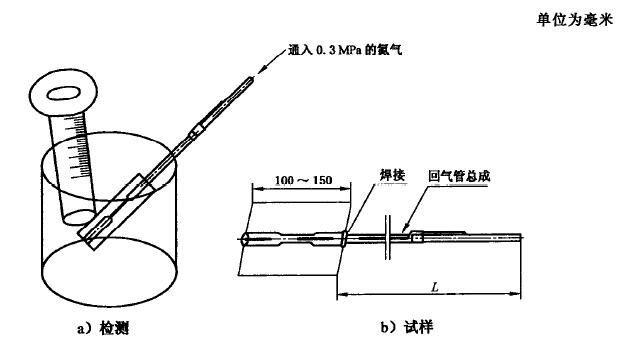

如下图 a)所示,从试样连接管管口中通入0.3MPa压力的氦气,用堵头塞位另一端,浸入水中,从连接管口收集排出的氦气,时间1min,通过量筒的刻度读出回泄量。试样如下图 b)所示


(镶嵌毛细管蒸发器的回泄试验示意图a、b)
