压力释放装置流量测量试验方法简介：

一、测量压力释放装置排量的方法有:

1.1 亚音速推断式流量计，包括孔板、流量喷嘴和文丘里管;

1.2 音速推断式流量计，包括塞流喷嘴;

1.3 直接收集排放介质或其冷凝液的容积法或重量法。

二、测量压力释放装置排量应视情况分别采用下列方法:

2.1 背压为大气压时的蒸汽流量，采用上述a)1 )或a)3)方法:

2.2 背压高于大气压时的蒸汽流量，采用上述a)1 )方法;

2.3 背压为大气压时的空气或气体流量，采用上述a)1 )或a)2)方法;

2.4 背压高于大气压时的空气或气体流量:采用上述a)1)方法;

2.5 背压为大气压时的液体流量，采用上述a)1 )或a)3 )方法;

2.6 背压高于大气压时的液体流量，采用上述a)1)方法。

注：本节并不排除在背压高于大气压时用音速推断式流量计测量压力释放装置排量的试验然而，由于通过这类流量计的压降很大，这样的试验也许是不可行的。

三、一次测试元件

3.1 一次测试元件应置于被试压力释放装置进口的上游侧。安装要求及仪表位置如图2所示。孔板孔径同管道内径的比率应在0.2到0.7之间。一次测试元件应在试验之前进行检查以确认其洁净和未受损伤。

3.2 一次测试元件前后的压差和流体温度应利用连接在图2所示位置的仪表进行测量。

3.3 在一次测试元件前面应有足够长的直管段，以保证在靠近元件的流道内有一个相当均匀的流速分布。为保证压力测量可靠，在一次测试元件的出口侧也应有与进曰管道同样公称尺寸的足够长的直管段。

3.4 在排量测量过程中流动应保持稳定，差压计上显示的总脉动值(双倍振幅)不应大于被测差压的2%。 当脉动值较大时，应消除脉动的起因，试图就仪表本身来减少脉动是不允许的。

3.5 应采取措施避免使用通常会导致不稳定状态的过湿蒸汽。当用蒸汽进行试验时，应使用节流式热量计测量蒸汽干度。

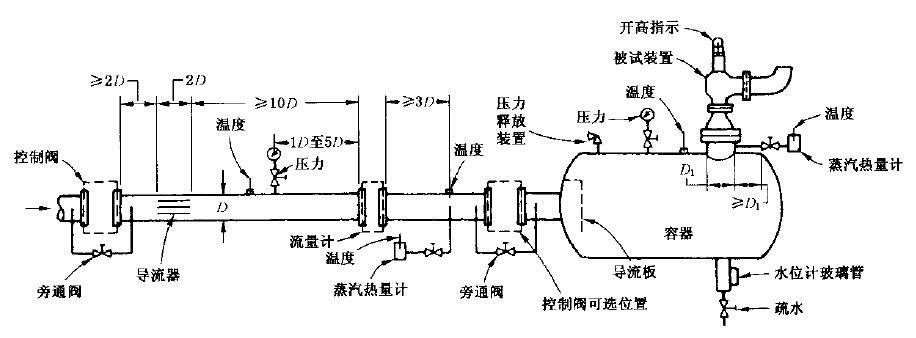

（流量计方法，背压为大气压时推荐的试验装置）
