给土哈油田提供的井下工具水压试验系统。

该井下工具水压试验系统主要由模拟井筒、压力系统、加热系统、力加载液压系统及计算机控制系统组成。用于测封隔器在模拟工况中的耐高温高压的能力，以及在高温高压环境下的密封性能。能对封隔器胶筒的工作状况和环境的压力、温度、等参数实时控制和检测，同时对加载油缸的压拉力及位移进行实时采集与控制。

1、主要技术参数

试验介质：水；

试验压力：70MPa；

试验温度：常温-95℃；

压力输出：3路独立输出；

压力检测精度：±0.25％FS；

压力控制精度：±2％FS；

温度检测精度：±0.5％FS；

温度控制精度：±1％FS；

测试井下工具规格：5in 、5-1/2 in 、6-5/8 in、7in；

模拟井筒：满足5in 、5-1/2 in 、6-5/8 in、7in四种规格的封隔器试验，采用可更换套管形式，有效深度4.5m，卧式结构。

2、设备使用条件

环境温度：-20～50℃；

供电方式：380V工业电源，220V交流电源；

总功率：50KW；

压缩空气：1m³/min，0.6-0.8MPa。

3、布局示意图：

4、主要应用：

主要应用于油田井下工具检测单位或井下工具（封隔器）生产厂家。

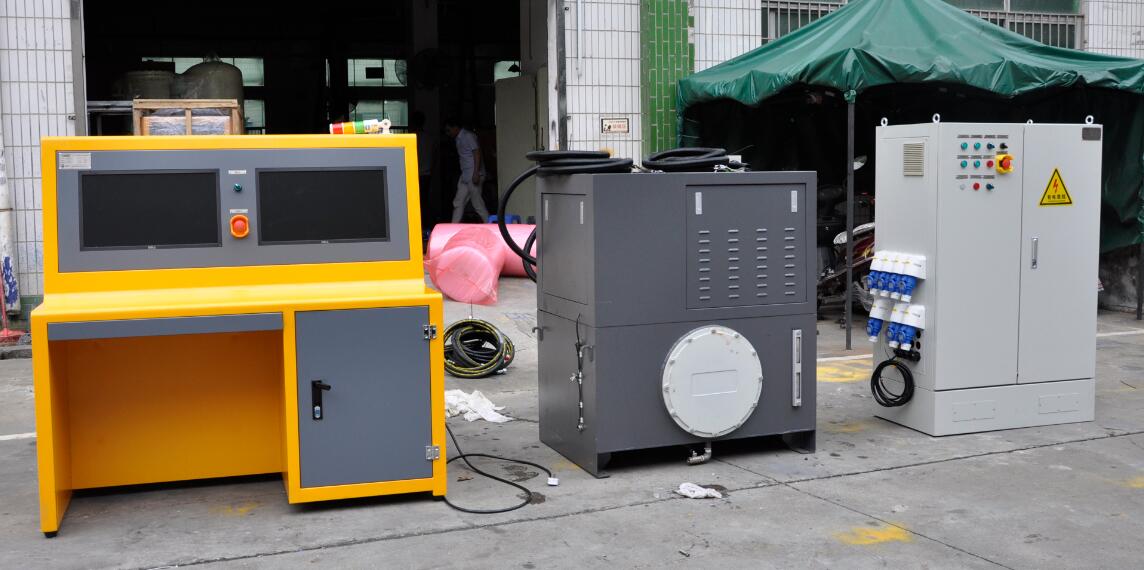

5、设备实拍图片：
