为株洲某电子科技有限公司定制的流量流阻试验台。

该流量流阻试验台主要用于客户的液冷产品进行流量流阻（压力损失）性能测试，该类型设备亦常用于阀门、管件接头等产品。

流量-压损特性和耐压能力是阀门等的重要工艺参数和技术指标。在各类液冷产品、阀门管件、接头等产品的开发、研制和产品检测过程中，需要大量的流量特性和阻力特性试验数据，这些数据对于提高产品技术水平、保证产品质量至关重要。

一、设备技术参数：

1）试验介质：水；

2）压力控制系统：压差范围：10～200KPa，连续可调；精度：±0.15%FS；

3）流量控制系统：流量范围：0.5～11L/min；精度：±0.5%FS；

4）温度控制系统：液体温度控制范围：室温（不控制）；

5）循环系统：

试验后的液体进行回收至水箱，并过滤，循环利用；

入口过滤器过滤精度为40μm，滤网可清洗和更换；

出口过滤器过滤精度为5μm，滤网可清洗和更换；

6）吹干系统：

对压缩空气进行过滤，过滤精度 5μm，并进行压力调节，调节范围 0.1～0.8MPa，采用压缩空气吹干流道；

7）软件控制系统：选用 DELL 触摸屏。具备如下功能：中文界面操作软件，工艺基本参数的屏幕显示；工艺参数的编辑、保存、修改和调用；试压曲线，试验数据可记录、保存，可以自动生成试验报告并打印等；

8）安全防护：配置电磁锁，进行"门机联锁"，门未关好时具有报警提示，试验完成后泄压至安全压力范围，方可开门；

9）设备异常（如泄露、超温、超压）时，具有报警提示功能。

二、主要特点

1）系统设计先进，配置高端，均是采用当前国际上最优质配件；

2）系统打压装置具有超压、泄露、超温等意外状况的报警停机保护措施，并具有声光报警功能，能确保运行管控的安全可靠；

3）系统具备高精度自动控制系统，闭环反馈，智能PID调节系统，压力传感器，高压热电阻，位于试验工件终端，保证试验压力控制精度；

4）系统控制原理先进，能够精确控制压力的精度，保压效果好，实时自动补压。可以通过触摸屏全自动控制整个试验过程，还可以手动控制各个阀门完成手动试验过程；

5）基于美国Labview软件框架设计的IVS专用测试软件成熟稳定无缺陷，可实时显示耐压曲线，可实时数据显示；

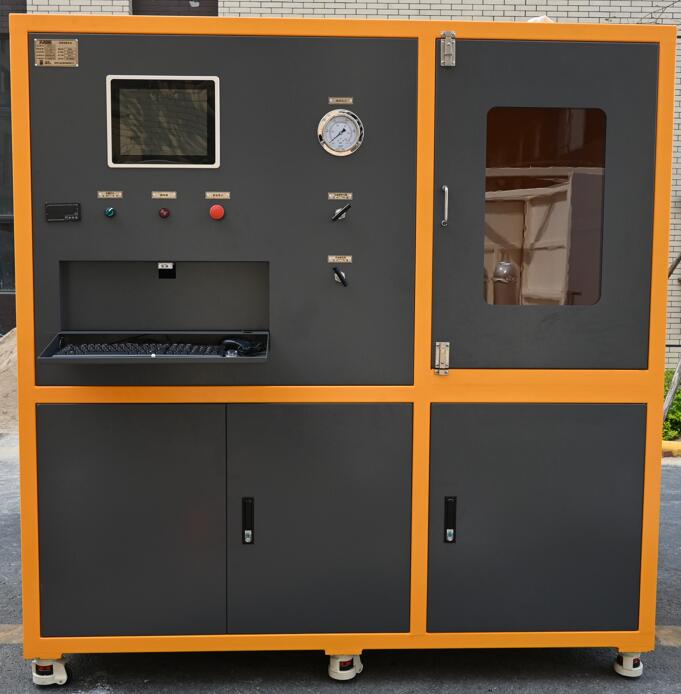

三、设备参考图片：
